名稱：SWP-LCD-NH液位/容積控制儀
分類：數字顯示調節儀
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
產品說明: |
|
SWP-LCD-NH系列液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。 |
|
一、 主要特點 |
|
1、 有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值（0--99999字）。 |
|
2、 采用查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。 |
|

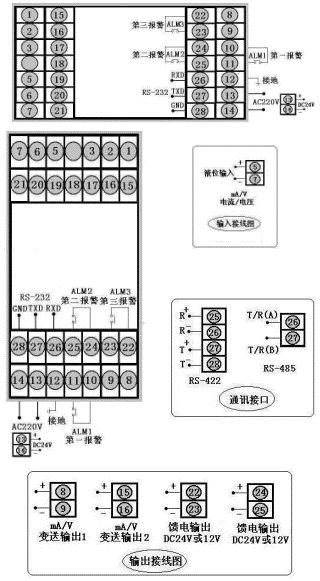

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖） |
|
型號
|
SWP-LCD-NH80系列
|
接 線 圖
|
|
儀表
外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
|
三、 SWP-LCD系列液位<=>容積控制儀型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
SWP -LCD-N
|
□□□ □□- □ □-□□- □ □ □ □ -□-□ |
新一代大屏幕帶背光顯示儀表 |
|
儀表功能
|
H |
|
|
|
|
|
|
|
|
|
|
|
液位容積控制儀 |
|
HR |
|
|
|
|
|
|
|
|
|
|
|
帶記錄（液位<=>容積控制儀） |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式）80×160mm（豎式） |
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
無控制（或報警）輸出 |
|
帶控制（或報警）輸出 |
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
變送輸出
|
□
|
|
|
|
|
|
|
|
參見"輸出方式" |
|
輸入類型
|
□□
|
|
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式
|
□
|
|
|
|
|
|
參見"報警方式" |
|
第二報警方式
|
□
|
|
|
|
|
參見"報警方式" |
|
第三報警方式
|
□
|
|
|
|
參見"報警方式" |
|
饋電輸出
|
|
|
|
|
|
供電方式
|
|
|
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） |
|
|
外形特征
|
|
|
|
|
★ 輸入類型(出廠默認值） |
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
說 明
|
|
A
|
4～20 mA
|
-9999～99999d |
D
|
0～5 V
|
-9999～99999d
|
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
|
B
|
0～10 mA
|
-9999～99999d |
R
|
用戶特定
|
全 量 程
|
|
C
|
1～5 V
|
-9999～99999d |
|
|
|
|
|
★ 報警方式 |
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略） |
位式上限控制或上限報警 |
位式下限控制或下限報警 |
|
|
★ 通訊方式 |
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
★ 輸出方式 |
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
★ 型號舉例： |
|
①SWP-LCD-NH801-02-A-N |
|
LCD系列，無控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，無通訊，4～20mA控制輸出，無報警輸出，橫表。 |
|
②SWP-LCD-NH803-81-A-HLP |
|
LCD系列，帶控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出，橫表。 |
|
二、 特殊技術參數 |
|
控制輸出方式
|
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
|
設定/顯示精度
|
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
|
比例范圍
|
0.0%-100.0%（單位：0.1%） |
|
積分（復位）時間
|
0-9,999s（單位：1s） |
|
微分（比率）時間
|
0-9,999s（單位：1s） |
|
控制周期
|
1-250s（單位：1s） |
|
采樣周期
|
0.5s |
|
|

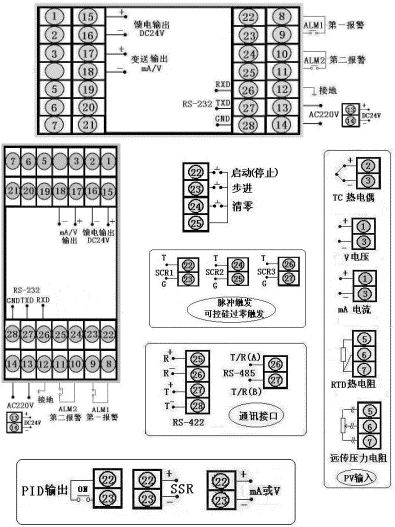

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖) |
|
型號
|
SWP-LCD-NP系列（橫式）
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
|
四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
SWP -LCD-N
|
□ □□□-□ □ □-□□- □ □-□-□-□ |
新一代大屏幕帶背光液晶顯示儀表 |
|
儀表功能
|
P
|
|
|
|
|
|
|
|
|
|
|
|
32段PID可編程序控制儀 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫），80×160mm（豎） |
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
|
PID調節功能 |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
控制輸出
|
□
|
|
|
|
|
|
|
|
參見"控制輸出方式" |
|
變送輸出
|
□
|
|
|
|
|
|
|
參見"變送輸出方式" |
|
輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式
|
□
|
|
|
|
|
參見"報警輸出方式" |
|
第二報警方式
|
□
|
|
|
|
參見"報警輸出方式" |
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出 |
|
供電方式
|
|
|
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） |
|
|
外形特征
|
|
|
|
|
★ 輸入類型 |
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
全可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d |
24
|
頻率輸入
|
0～10KHz
|
|
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： |
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
21
|
1～5 V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
22
|
0～5 V開方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
19
|
4～20 mA開方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
20
|
0～10mA開方
|
|
|
|
|
★ 報警輸出方式 |
|
選型代碼
|
N
|
H
|
L
|
G
|
A
|
D
|
|
輸出方式
|
無報警（可省略）
|
上限報警
|
下限報警
|
偏差內報警
|
偏差外報警
|
LBA報警
|
|
|
★ 變送輸出方式 |
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
★ 通訊方式 |
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
★ 控制輸出方式 |
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6 |
7 |
8 |
9 |
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
|
|
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出 |
|
★ 型號舉例： |
|
①SWP-LCD-NP805-21-09-HL-P-W-S |
|
通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。 |
|
②SWP-LCD-NP805-81-08-LH-P-T |
|
通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。 |
|
