名稱：SWP-LCD-智能化64路巡檢儀
分類：數字顯示調節儀
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
產品說明: |
|
SWP-LCD-SSR-M智能化64路巡檢儀是一種智能化多功能二次儀表，適合于對多輸入回路進行巡回檢測，報警控制及數據遠傳。
|
|
一、儀表特點
|
|
1、設計上吸納了當今電腦的結構思路，硬件上采用內帶快閃存儲器的新型微處理器，軟件上引入中文WINDOWS的框架思路。
|
|
2、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革，以中文菜單引導組態操作，以集中或分頁畫面顯示各通道的測量及報警結果，簡潔直觀地給人以"智能"的感受。
|
|
3、可接受多達64路同類型或不同類型被測輸入信號，根據用戶設定要求完成從信號采集，數據顯示，報警狀態及數據傳送的全過程。
|
|
二、儀表主要技術參數
|
|
輸入信號
|
|
模 擬 量
|
熱 電 偶：標準熱電偶--K、E、B、S、J、T、We等
|
|
|
熱 電 阻：標準熱電阻--Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等
|
|
|
電 流：0～10mA、4～20mA
|
|
|
電 壓：0～5V、 1～5V
|
|
|
輸出信號
|
|
開關量輸出
|
繼電器輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
|
|
|
可控硅控制輸出--SCR（可控硅過零觸發脈沖）輸出，400V/0.5A
|
|
|
固態繼電器輸出--SSR（固態繼電器控制信號）輸出，6～9V/0.05A（電壓不可調）
|
|
通訊輸出
|
接口方式 --標準串行雙向通訊接口 RS-485 RS-232 RS-422等
|
|
|
波特率 --300 pbs～28.8 kbps 儀表內部自由設定
|
|
|
特性
|
|
測量精度
|
測量顯示精度：±0.2%FS±1字 或 0.5%FS±1字
|
|
頻率轉換精度
|
±1脈沖（LMS） 一般優于0.2％
|
|
測量范圍
|
-1999 ------ 99999字
|
|
分 辨 率
|
±1字
|
|
顯示方式
|
背光式大屏幕液晶（LCD）圖形顯示板
|
|
|
顯示內容可由漢字，西文，數字等組成。
|
|
|
通過面板按鍵可完成畫面翻頁，LCD畫面對比度/亮度調整等
|
|
控制/報警
|
報警畫面指示，蜂鳴器提示，可選擇繼電器帶回差ON/OFF輸出
|
|
參數設定
|
中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定
|
|
保護方式
|
設定參數永久保存，數據斷電保存，內置 WATCHING DOG 電路
|
|
打印控制
|
直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），打印接口為RS-232
|
|
打印精度
|
同儀表精度
|
|
|
使用環境
|
|
環境溫度
|
0～45℃
|
|
相對濕度
|
≤85RH 避免強腐蝕氣體
|
|
供電電壓
|
AC90～260V--開關電源
|
|
功 耗
|
≤15W
|
|
|
|
三、儀表外形及接線圖
|
|
型號
|
SWP-LCD-SSR-M 64路系列
|
|
儀表外形
|

儀表尺寸:144×144×220mm 開孔尺寸:137×137mm 重 量:1000g
|
|

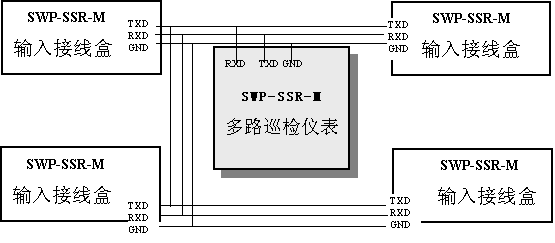

接
線
圖
|
|
|
|

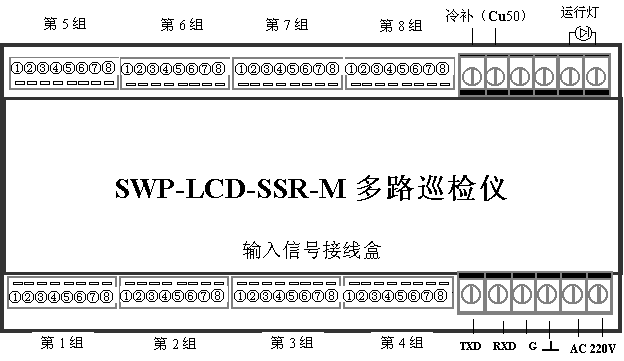

★ 第１組中①②③④對應的輸入回路號為第1路；⑤⑥⑦⑧對應的輸入回路號為第2路；
|
|
第２組中①②③④對應的輸入回路號為第3路；以此類推，最后為第16路。
|
|

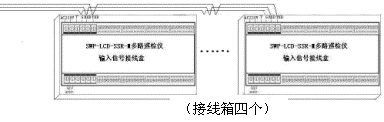

★ 每一接線盒最多可接32路輸出信號，每臺儀表主機最多可接4個接線盒--128路輸出。
|
|
五、SWP-LCD-SSR-M 64路巡檢儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP-LCD-SSR
|
□ □ □□- □ □ - □□ - □ □ |
大屏幕帶背光液晶顯示儀表 |
|
儀表功能
|
M
|
|
|
|
|
|
|
|
多通道巡回檢測儀表 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
144×144×220mm |
|
輸入通道數
|
□□
|
|
|
|
|
|
參見"輸入通道數" |
|
通訊方式
|
□
|
|
|
|
|
0:無通訊；2:RS-232；8:RS-485 |
|
輸出方式
|
□
|
|
|
|
參見"輸出方式" |
|
輸入類型
|
□□
|
|
|
參見"輸入類型" |
|
報警點數
|
□
|
|
0-128 |
|
供電方式
|
T
|
220V供電 |
|
|
★ 輸入類型
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d |
|
|
|
|
|
★ 全切換輸入分度號表
|
|
儀表編程代碼
|
輸入類型
|
儀表編程代碼
|
輸入類型
|
儀表編程代碼
|
輸入類型
|
儀表編程代碼
|
輸入類型
|
儀表編程代碼
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
18
|
1～ 5 V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
19
|
0～5 V開方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
16
|
4～20mA開方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
17
|
0～10mA開方
|
|
|
|
|
★ 輸入通道數
|
|
選型代碼
|
16
|
32
|
48
|
64
|
|
控制作用
|
16路輸入
|
32路輸入
|
48路輸入
|
64路輸入
|
|
|
★ 輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
|
報警方式
|
無繼電器輸出 |
統一報警輸出 |
分別上、下限報警輸出 |
上限或下限報警輸出 |
特殊規格（請注明） |
|
|
注：特殊規格： SSR――固態繼電器輸出 SCR――可控硅過零觸發脈沖輸出
|
|
★ 型號舉例：
|
|
SWP-LCD-SSR-M816-22-09-16-T
|
|
16路輸入通道，通訊方式為RS－232，輸出方式為分別上、下限報警輸出，輸入類型為PT100.1，報警輸出點數為16，供電方式為開關電源
|
|
