名稱：SWP-LCD-NL智能化防盜型流量積算記錄儀
分類：數字顯示調節儀
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
產品說明: |
|
SWP-LCD-NL流量熱能積算無紙記錄儀集流量/熱能積算與記錄于一體，具有防盜用功能，是一種智能化的多功能二次儀表，適合對熱水的熱量進行過程監測，總量累積。 |
|
一、儀表特點 |
|
1、豐富的熱量積算軟件 |
|

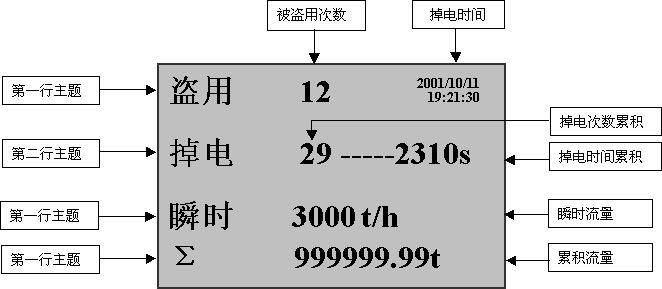

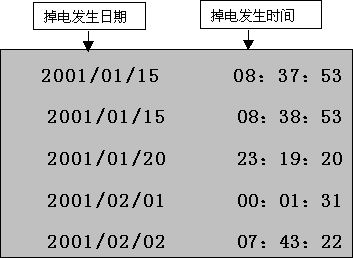

2、強化管理的防盜及防掉電記錄功能 |
 |
|
|
|

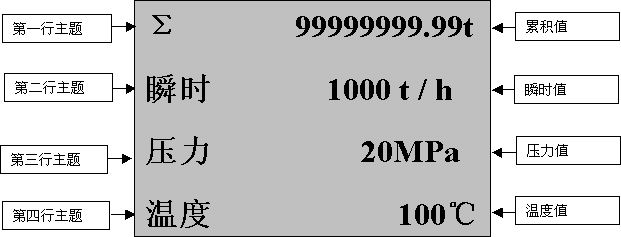

3、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償?shù)姆e算要求。 |
|
|
|

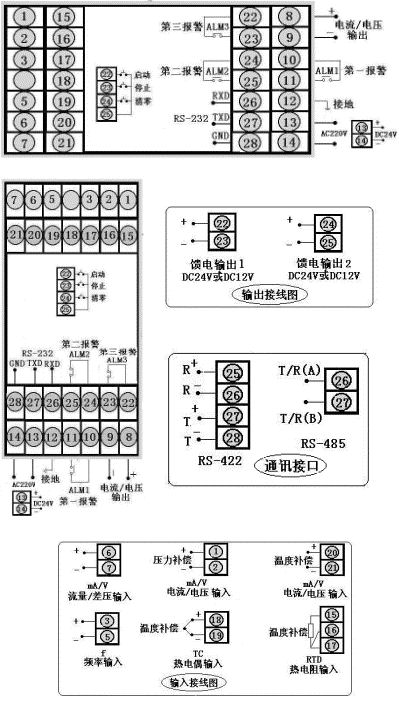

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖） |
|
型號
|
SWP-LCD-NL系列
|
接 線 圖
|
|
儀表
外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
|
三、SWP-LCD-LQ儀表型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
SWP-LCD-N
|
□□ □□□- □ □ □ -□ □ □ -□ □ □- □□-□- □ |
新一代大屏幕帶背光液晶顯示儀表 |
|
儀表功能
|
L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
流量積算儀 |
|
LR |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
流量積算記錄儀 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫）,80×160mm（豎） |
|
補償信號
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
無補償輸入 |
|
帶補償輸入 |
|
過熱蒸汽帶溫壓補償輸入 |
|
飽和蒸汽帶溫壓補償輸入 |
|
用戶特定曲線補償輸入 |
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
變送輸出
|
□
|
|
|
|
|
|
|
|
|
|
參見"輸出方式" |
|
流量輸入類型
|
□
|
|
|
|
|
|
|
|
|
參見"輸入類型" |
|
壓力輸入類型
|
□
|
|
|
|
|
|
|
|
參見"輸入類型" |
|
溫度輸入類型
|
□
|
|
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式
|
□
|
|
|
|
|
|
參見"報警方式" |
|
第二報警方式
|
□
|
|
|
|
|
參見"報警方式" |
|
第三報警方式
|
□
|
|
|
|
參見"報警方式" |
|
饋電輸出
|
|
|
|
|
|
供電方式
|
|
|
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） |
|
|
外形特征
|
|
|
|
|
★ 輸入類型 |
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
A
|
4 ～ 20 mA
|
-1999～99999 d
|
S
|
S
|
0 ～1600 ℃
|
|
B
|
0 ～ 10 mA
|
-1999～99999 d
|
T
|
T
|
-200～400 ℃
|
|
C
|
1 ～ 5 V
|
-1999～99999 d
|
U
|
J
|
0 ～1200 ℃
|
|
D
|
0 ～ 5 V
|
-1999～99999 d
|
V
|
CU50
|
-50.0～150.0 ℃
|
|
M
|
0 ～ 20 mA
|
-1999～99999 d
|
W
|
PT100.1
|
-99.9～199.9℃
|
|
H
|
4～20 mA開方
|
-1999～99999 d
|
G
|
PT100
|
-200～650 ℃
|
|
I
|
0～10mA開方
|
-1999～99999 d
|
O
|
脈沖－集電極開路
|
0～5KHz
|
|
J
|
1～ 5 V開方
|
-1999～99999 d
|
E
|
E
|
0～1000 ℃
|
|
Q
|
0 ～ 20 mA開方
|
-1999～99999 d
|
K
|
K
|
0～1300 ℃
|
|
F
|
脈 沖
|
0～5KHz
|
R
|
用 戶 特 定
|
-1999～99999 d
|
|
L
|
B
|
400～1800 ℃
|
N
|
無補償輸入
|
|
|
|
★ 報警方式 |
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略） |
位式上限控制或上限報警 |
位式下限控制或下限報警 |
|
|
★ 通訊方式 |
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
★ 輸出方式 |
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
4～20mA輸出
|
0～10mA輸出
|
1～5V輸出
|
0～5V輸出
|
|
|
★ 型號舉例： |
|
SWP-LCD-NL801-21-A-HL-P-W-S |
|
流量積算儀，無補償輸入，通訊方式為RS-232，輸出方式為繼電器輸入，流量輸入類型為4 ～ 20 mA，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。 |
 |
|
|
|
3、可接3路被測信號，滿足溫度補償、壓力定值補償、溫壓全補償?shù)姆e算要求。 |
|
|
|

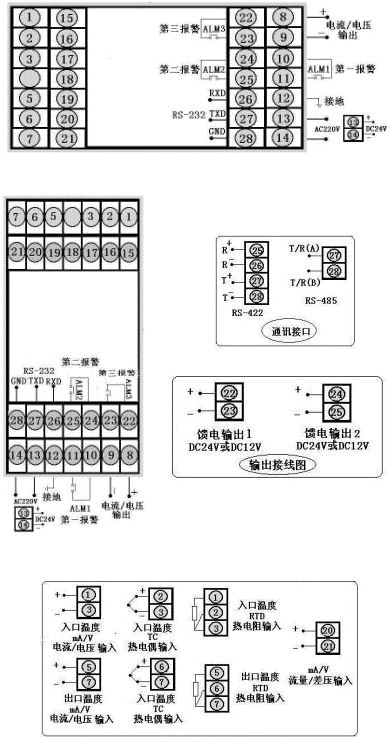

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖） |
|
型號
|
SWP-LCD-NLQ系列
|
接 線 圖
|
|
儀表
外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
儀表
外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
|
三、SWP-LCD-LQ儀表型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
SWP -LCD-N
|
□□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ |
新一代大屏幕帶背光液晶顯示儀表 |
|

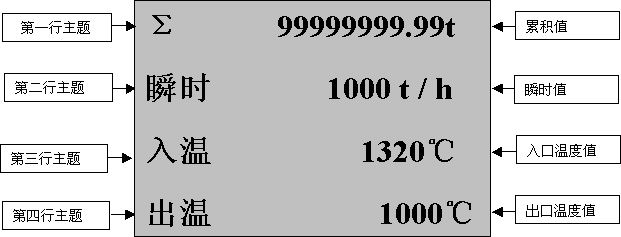

儀表功能
|
LQ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不記錄 |
|
LQR
|
|
|
|
|
|
|
|
|
|
|
|
|
|
記錄 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫）80×160mm（豎） |
|
補償信號
|
12
|
|
|
|
|
|
|
|
|
|
|
|
單路熱量表 |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
變送輸出
|
□
|
|
|
|
|
|
|
|
|
|
參見"輸出方式" |
|
流量輸入類型
|
□
|
|
|
|
|
|
|
|
|
參見"輸入類型" |
|
入口輸入類型
|
□
|
|
|
|
|
|
|
|
參見"輸入類型" |
|
出口輸入類型
|
□
|
|
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式
|
□
|
|
|
|
|
|
參見"報警方式" |
|
第二報警方式
|
□
|
|
|
|
|
參見"報警方式" |
|
第三報警方式
|
□
|
|
|
|
參見"報警方式" |
|
饋電輸出
|
|
|
|
|
|
供電方式
|
|
|
|
|
外形特征
|
|
|
|
|
★ 輸入類型 |
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
A
|
4 ～ 20 mA
|
-1999～99999 d
|
S
|
S
|
0 ～1600 ℃
|
|
B
|
0 ～ 10 mA
|
-1999～99999 d
|
T
|
T
|
-200～400 ℃
|
|
C
|
1 ～ 5 V
|
-1999～99999 d
|
U
|
J
|
0 ～1200 ℃
|
|
D
|
0 ～ 5 V
|
-1999～99999 d
|
V
|
CU50
|
-50.0～150.0 ℃
|
|
M
|
0 ～ 20 mA
|
-1999～99999 d
|
W
|
PT100.1
|
-99.9～199.9℃
|
|
H
|
4～20 mA開方
|
-1999～99999 d
|
G
|
PT100
|
-200～650 ℃
|
|
I
|
0～10mA開方
|
-1999～99999 d
|
O
|
脈沖－集電極開路
|
0～5KHz
|
|
J
|
1～ 5 V開方
|
-1999～99999 d
|
E
|
E
|
0～1000 ℃
|
|
Q
|
0 ～ 20 mA開方
|
-1999～99999 d
|
K
|
K
|
0～1300 ℃
|
|
F
|
脈 沖
|
0～5KHz
|
R
|
用 戶 特 定
|
-1999～99999 d
|
|
L
|
B
|
400～1800 ℃
|
N
|
無補償輸入
|
|
|
|
★ 報警方式 |
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略） |
位式上限控制或上限報警 |
位式下限控制或下限報警 |
|
|
★ 通訊方式 |
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
★ 輸出方式 |
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
★ 型號舉例： |
|
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S |
|
不記錄，單路熱量表，通訊方式為RS-232，輸出方式為繼電器輸出，差壓輸入類型為4～20 mA，入口輸入類型4～20 mA，出口輸入類型4～20 mA，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電,豎表。 |
|
②SWP-LCD-NLQR812-81-ABC-LH-P |
|
帶記錄，單路熱量表，通訊方式為RS-485，輸出方式為繼電器輸出，流量輸入類型為4～20 mA，入口輸入類型0～10 mA，出口輸入類型1～5V，第一報警為下限報警，第二報警為上限報警，AC220V供電，橫表。 |
|
