名稱：SWP-LCD-NP 32段PID可編程序控制儀
分類：數字顯示調節儀
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
產品說明: |
|
SWP-LCD-NP32段PID可編程序控制儀是一種智能化多功能二次儀表，可按預先設置的程序，分段對被控參量自動進行監測，控制，記錄與遠傳。適用于進行高精度多段曲線程序升/降溫控制的系統（如啤酒發酵、窯爐升溫等）?？筛鶕?jù)生產過程的要求，按照一定的曲線進行控制，最多可分三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。
|
|
一．儀表特點
|
|
1、可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。
|
|

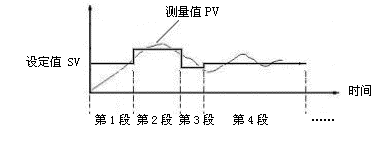

2、最多可分六十四段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。
|
|
|
|
3、可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換。
|
|
4、具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。
|
|

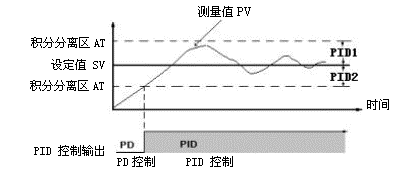

5、采用雙區PID控制，抑制超調，提高控制精度。
|
|
|
|
二、 特殊技術參數
|
|
控制輸出方式
|
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
|
|
設定/顯示精度
|
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
|
|
比例范圍
|
0.0%-100.0%（單位：0.1%）
|
|
積分（復位）時間
|
0-9,999s（單位：1s）
|
|
微分（比率）時間
|
0-9,999s（單位：1s）
|
|
控制周期
|
1-250s（單位：1s）
|
|
采樣周期
|
0.5s
|
|
|
三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)
|
|
型號
|
SWP-LCD-NP系列（橫式）
|

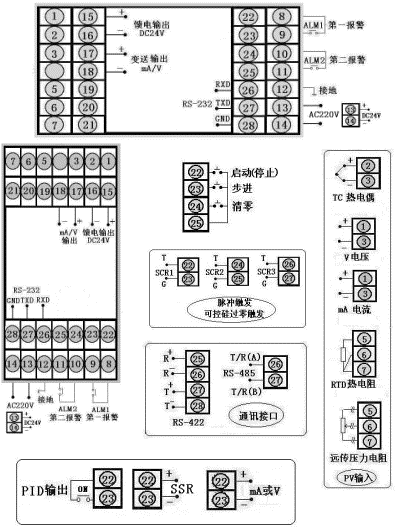

接 線 圖
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
|
四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -LCD-N
|
□ □□□-□ □ □-□□- □ □-□-□-□ |
新一代大屏幕帶背光液晶顯示儀表
|
|
儀表功能
|
P
|
|
|
|
|
|
|
|
|
|
|
|
32段PID可編程序控制儀
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫），80×160mm（豎）
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
|
PID調節功能
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|
控制輸出
|
□
|
|
|
|
|
|
|
|
參見"控制輸出方式"
|
|
變送輸出
|
□
|
|
|
|
|
|
|
參見"變送輸出方式"
|
|
輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型"
|
|
第一報警方式
|
□
|
|
|
|
|
參見"報警輸出方式"
|
|
第二報警方式
|
□
|
|
|
|
參見"報警輸出方式" |
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出
|
|
供電方式
|
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
外形特征
|
|
|
|
|
★ 輸入類型
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
全可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d |
24
|
頻率輸入
|
0～10KHz
|
|
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
|
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
21
|
1～5 V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
22
|
0～5 V開方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
19
|
4～20 mA開方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
20
|
0～10mA開方
|
|
|
|
|
★ 報警輸出方式
|
|
選型代碼
|
N
|
H
|
L
|
G
|
A
|
D
|
|
輸出方式
|
無報警（可省略）
|
上限報警
|
下限報警
|
偏差內報警
|
偏差外報警
|
LBA報警
|
|
|
★ 變送輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
★ 通訊方式
|
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
★ 控制輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6 |
7 |
8 |
9 |
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
|
|
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
|
|
★ 型號舉例：
|
|
①SWP-LCD-NP805-21-09-HL-P-W-S
|
|
通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。
|
|
②SWP-LCD-NP805-81-08-LH-P-T
|
|
通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
|
|
