一、SWP-LCD系列儀表特點
|
|
SWP-LCD儀表設計上吸納了當今電腦結構思路，硬件上采用內帶快閃存儲器的新型微處理器，擴充了大容量的數據存儲區；顯示器采用大屏幕液晶圖形顯示板；軟件上引入中文WINDOWS的框架思路，并采用了數據壓縮技術。
|
|
1.多功能的顯示畫面： |
|
SWP-LCD儀表的外形尺寸為80×160×140 mm，配以40×70 mm帶背光的液晶圖型顯示板，可集中顯示中文提示，設置參數，補償數值，測量數據，積算結果，工程單位，報警狀況等。
|
|
|
|

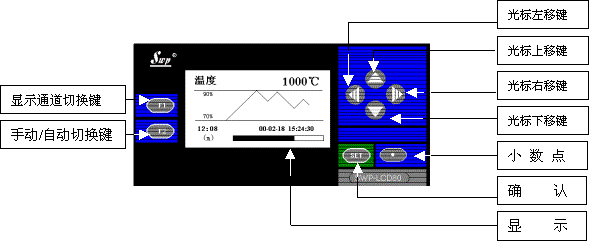

2.便捷的操作界面：
|
|
明確的中文信息，提示用戶逐級完成參數設定。
|
|
確切的專業術語，標識顯示數據的工程涵義。
|
|
豐富的顯示畫面，提供需要顯示的參數組合。
|
|
輕觸式面板按鍵，方便用戶進行各種的操作。
|
|
|
|
3.快速的通訊速率：
|
|
設有標準雙向串行通訊口，能以高達28k pbs的速率與上位機或其它相關的設備進行信息交換。
|
|
4.可自由設定的輸入信號（萬能輸入）：
|
|

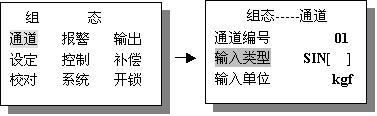

用戶可根據需要按照儀表中文菜單提示設定或更改儀表的輸入信號類型，量程，小信號切除點，流量定量控制值等。
|
|
5.靈活的附加功能：
|
|
通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接口等。
|
|
二、SWP-LCD系列儀表通用技術參數
|
|
輸入信號
|
|
模 擬 量 |
熱 電 偶：標準熱電偶--K、E、B、S、J、T、We等 |
|
|
電 阻：標準熱電阻--Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等 |
|
|
電 流：0～10mA、4～20mA、0～20mA等 --- 輸入阻抗≤250W |
|
|
電 壓：0～5V、 1～5V、 mV等 ------輸入阻抗≥250KW |
|
脈 沖 量 |
波 形：矩形或正弦波 |
|
|
幅 度：大于4V |
|
|
頻 率：0～10kHz（或根據用戶要求） |
|
|
輸出信號
|
|
模擬量輸出 |
DC 0～10mA（負載電阻≤750W） DC 4～20mA （負載電阻≤500W） |
|
|
DC 0～5V （負載電阻≥250KW） DC 1～5V （負載電阻≥250KW） |
|
開關量輸出 |
繼電器輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載） |
|
通訊輸出 |
接口方式 --標準串行雙向通訊接口 RS-485 RS-232 RS-422等 |
|
|
波特率 --300 pbs～28.8 kbps 儀表內部自由設定 |
|
饋電輸出 |
DC 24V 負載≤30 mA |
|
|
特性
|
|
測量精度 |
測量顯示精度：±0.2%FS±1字 或 0.5%FS±1字 |
|
頻率轉換精度 |
±1脈沖（LMS） 一般優于0.2％ |
|
測量范圍 |
-1999 ------ 99999字 |
|
分 辨 率 |
±1字 |
|
顯示方式 |
帶背光大屏幕LCD圖形顯示器 |
|
控制/報警 |
帶回差上限、下限輸出 （用戶可自由設定） |
|
參數設定 |
. 中文菜單提示 .面板輕觸式按鍵設定 |
|
|
. 參數設定值斷電后永久保存. 參數設定值密碼鎖定 |
|
保護方式 |
斷電后累積值保持時間大于五年 |
|
|
電源欠壓自動復位 工作異常自動復位（Watch Dog） |
|
|
使用環境
|
|
環境溫度 |
0～50℃ |
|
相對濕度 |
≤85RH 避免強腐蝕氣體 |
|
供電電壓 |
常 規 型 AC220V+10-15%（50Hz±2Hz） |
|
|
特 殊 型 AC90～260V--開關電源 DC24V ±2V--開關電源 |
|
功 耗 |
. ≤ 6W（AC220V 電源供電） |
|
|
. ≤ 6W（AC90～265V 開關電源供電） |
|
|
. ≤ 6W（DC24V 電源供電） |
|
|
|
★ 變送輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
★ 控制輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
|
|
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
|
|
★ 通訊方式
|
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
