名稱：SWP-LK系列流量積算控制儀
分類：數字顯示調節儀
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
產品說明: |
|
★ 五位瞬時流量＋八位瞬時累積顯示
|
|
SWP-LED系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。
|
|
一、 主要特點
|
|
1、 萬能無跳線輸入技術，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。進一步提高了儀表的多用性與可靠性。
|
|
2、 流量系數K的自動演算具有多種輸入信號功能，可配接各種差壓、壓力及頻率式流量傳感器（如渦街、渦輪、孔板等）,可自由選擇多種補償方式（如溫度、壓力補償?shù)龋?/span>
|
|
3、 具有極寬的顯示測量范圍，可切換顯示溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及十二位的流量累積測量值（0--999999999999字），可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使最大累積達到9999999999.99′100。
|
|
4、 采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制。 |
|
5、 儀表面板增加了一組LED發光二極管狀態指示，每一發光二極管對應一種狀態，用以指明對應顯示值的工程含義，方便用戶觀測。
|
|

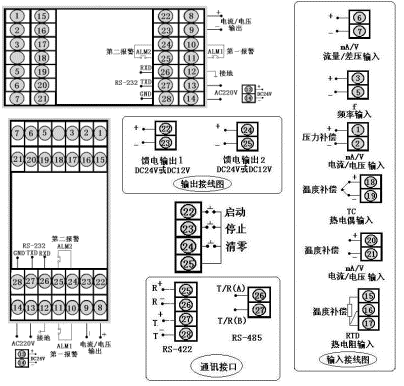

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
|
|
型號
|
SWP-LK80系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-LK90系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
★ SWP－LK系列與LE系列接線端子序號不同
|
|
三、 SWP-LED系列流量積算控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -LK
|
□ □-□ □ -□ □ □- □ □- □- □- □ □ |
5位+8位流量積算控制儀 |
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm，80×160mm
|
|
96×96mm
|
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
|
無補償輸入
|
|
帶補償輸入
|
|
過熱蒸汽帶溫度壓力補償-查表法
|
|
飽和蒸汽帶溫、壓補償-查表法
|
|
用戶特定曲線補償輸入-查表法
|
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|
輸出方式
|
□
|
|
|
|
|
|
|
|
|
參見"輸出方式"
|
|
流量信號類型
|
□
|
|
|
|
|
|
|
|
參見"輸入類型"
|
|
壓力補償類型
|
□
|
|
|
|
|
|
|
參見"輸入類型"
|
|
溫度補償類型
|
□
|
|
|
|
|
|
參見"輸入類型"
|
|
第一報警方式
|
|
|
|
|
|
|
無控制（或報警，可省略）
|
|
上限控制（或報警）
|
|
下限控制（或報警）
|
|
流量定量到控制 --自動啟動
|
|
流量定量過程控制--自動啟動
|
|
流量定量到控制 --自動清零
|
|
|
第二報警方式
|
|
|
|
|
|
無控制（或報警，可省略）
|
|
上限控制（或報警）
|
|
下限控制（或報警）
|
|
流量定量到控制 --手動啟動
|
|
流量定量過程控制--手動啟動
|
|
|
饋電輸出
|
|
|
|
|
無饋電輸出（可省略）
|
|
單路DC24V饋電輸出
|
|
雙路DC24V饋電輸出
|
|
|
供電方式
|
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
外形特征
|
|
|
|
|
★ 輸入類型：（出廠默認值）
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
說 明
|
|
A
|
4～20 mA
|
-1999～99999 d
|
O
|
脈沖-集電極開路
|
0～5KHz
|
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
|
|
B
|
0～10 mA
|
-1999～99999d
|
G
|
Pt100
|
-200～650℃
|
|
C
|
1～5V
|
-1999～99999d
|
E
|
熱電偶E型
|
0～1000 ℃
|
|
D
|
0～5V
|
-1999～99999d
|
K
|
熱電偶K型
|
0～1300 ℃
|
|
M
|
0～20 mA
|
-1999～99999d
|
R
|
用戶特定
|
-1999～99999 d
|
|
F
|
脈 沖
|
0～5KHz
|
N
|
無補償輸入
|
|
|
|
★ 輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
|
★ 通訊方式 |
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
|
★ 注1：LK802、LK803、LK804系列可通過設定儀表二級參數互相切換。
|
|
★ 注2：儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
|
|
★ 如用戶選擇特定曲線補償輸入（查表法）時，請在訂貨時提供相關技術參數或密度表格。
|
|
★ 型號舉例：
|
|
①SWP-LK802-02-AAG-NN
|
|
補償輸入5位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為4～20mA，溫度補償輸入類型為4～20mA，4～20mA變送輸出，無報警輸出。
|
|
②SWP-LK803-81-ACK-BL-P
|
|
過熱蒸汽帶溫度壓力補償?shù)?位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為1～5V，溫度補償輸入類型為熱電偶K型，繼電器控制輸出，帶RS-485通訊，帶流量定量到控制報警輸出，帶下限報警輸出，帶DC24V饋電輸出。
|
|
