產品說明: |
|
SWP-LED系列手動操作控制器/光柱顯示手動操作器可接在各種調節器之后作備用儀表。一旦調節器失效，可由本控制器進行手動操作。并可取代伺服放大器直接驅動閥門。
|
|
SWP-LED系列手動操作控制器/光柱顯示手動操作器集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。并可選擇雙光柱顯示。
|
|
一、 主要特點
|
|
1、 可分別帶有一路模擬量控制輸出、一路開關量控制輸出--繼電器正轉、反轉控制，及一路模擬量變送輸出，可適用于各種測量控制場合。
|
|
2、 可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換。
|
|
3、 可同屏顯示測量信號及反饋信號。
|
|
二、 儀表外形及接線圖（以下為基本配線,特殊訂貨請參考隨機接線圖）
|
|
型號
|
SWP-ND835系列
|

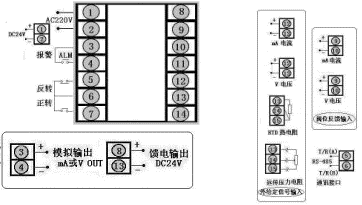

接 線 圖
|
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
型號
|
SWP-NT835系列（橫式）
|
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
型號
|
SWP-NS835系列
|
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-NT835系列（豎式）
|
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-ND935系列
|

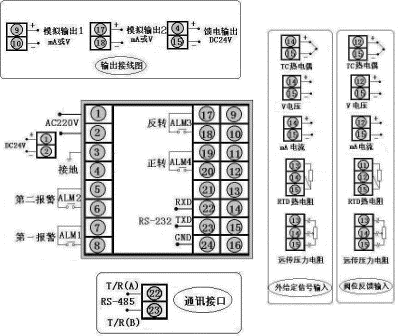

接 線 圖
|
|
儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
|
型號
|
SWP-ND435系列
|

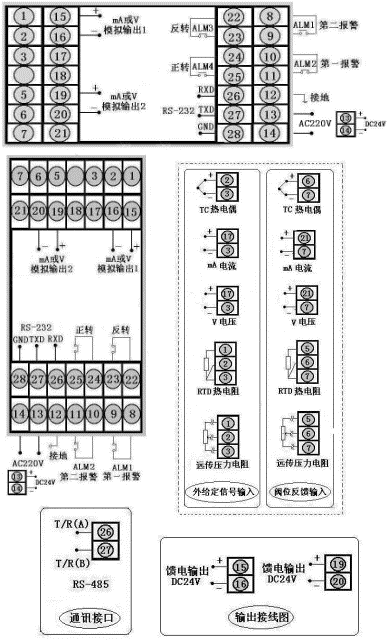

接 線 圖
|
|
儀表外形 |
儀表尺寸:96×48×110mm
開孔尺寸:92×44mm
重 量:240g
|
|
|
型號
|
SWP-ND435系列
|

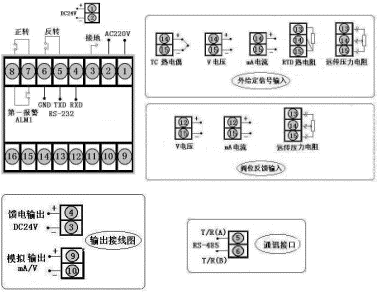

接 線 圖
|
|
儀表外形 |
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
|
|
|
三、SWP-LED系列手動操作器型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
SWP -N
|
□ □ □□-□ □ □-□□/ □ □-□ □ -□-□ |
新一代手動操作器 |
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
|
96×48mm |
|
72×72mm |
|
160×80mm,80×160mm |
|
96×96mm |
|
|
控制作用
|
35
|
|
|
|
|
|
|
|
|
|
手動操作器 |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
參見 "通訊方式" |
|
控制輸出方式
|
□
|
|
|
|
|
|
|
|
參見 "控制輸出方式" |
|
變送輸出方式
|
□
|
|
|
|
|
|
|
參見 "變送輸出方式" |
|
PV輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型" |
|
SV輸入類型
|
□ □
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式
|
|
|
|
|
|
|
第二報警方式
|
|
|
|
|
|
饋電輸出
|
P
|
|
DC24V饋電輸出 |
|
供電方式
|
|
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） |
|
|
|
四、 SWP-LED系列光柱顯示手動操作器型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -N
|
T □ □□-□ □ □- □□/□□-□ □ -□-□ -□
|
新一代光柱顯示手動操作器
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm
|
|
控制作用
|
35
|
|
|
|
|
|
|
|
|
|
|
手動操作器
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|
控制輸出方式
|
□
|
|
|
|
|
|
|
|
|
參見"控制輸出方式"
|
|
變送輸出方式
|
□
|
|
|
|
|
|
|
|
參見"變送輸出方式"
|
|
PV輸入類型
|
□□
|
|
|
|
|
|
|
參見"輸入類型"
|
|
SV輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型"
|
|
第一報警方式
|
|
|
|
|
|
|
|
第二報警方式
|
|
|
|
|
|
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出
|
|
供電方式
|
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
外形特征
|
|
|
|
|
★ 輸入類型
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
可切換輸入
|
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d |
|
|
|
|
|
★ 控制輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
|
|
★ 變送輸出方式
|
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊規格
|
|
|
★ 通訊方式
|
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
★ 型號舉例：
|
|
SWP-ND835-81-12/12-LH-P-W
|
|
通訊方式RS485，輸出方式為繼電器輸出，PV輸入類型為4～20 mA，SV輸入類型為4～20 mA，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，DC24V供電。
|
|
