名稱：FBGP系列壓力傳感器
分類：特殊熱電偶/熱電阻
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
產品詳細介紹：
|

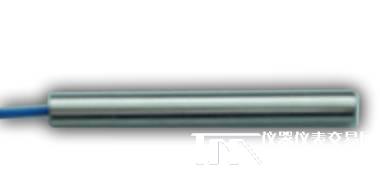

FBGP系列壓力傳感器
|
FBGP系列光纖光柵壓力傳感器具有準分布式組網（幾十到幾百點）、測量分辨率高（0.01%FS）、測量范圍寬（0～250MPa）、工作溫度范圍寬、不受電磁干擾、耐腐蝕、抗沖擊振動、抗疲勞、使用壽命長等優點?？捎糜趲r土工程的壓力測量。 |
FBGP系列壓力傳感器
|
FBGP系列光纖光柵位移傳感器具有準分布式組網（幾十到幾百點）、測量分辨率高（0.01%FS）、測量范圍寬（300μm～20mm）、工作溫度范圍寬、不受電磁干擾、耐腐蝕、抗沖擊振動、抗疲勞、使用壽命長等優點?？捎糜趲r土工程的變形、位置相對移動的測量，也可用于病害工程的裂縫監測。 |
 |
（一）鋼筋計
|
直接測量混凝土構件的鋼筋應力或待測構件表面的應力。廣泛應用于建筑、鐵路、交通、水電、大壩、隧道等工程領域。 |
|
|
項 目 |
參 數 |
|
標準量程 |
拉伸 0～250MPa, 壓縮 0～100MPa |
|
測量精度 |
≤0.5％FS， ≤1.0％FS |
|
分辨率 |
≤0.1 % FS |
|
鋼套截面積 |
2.01, 2.55, 3.08, 4.91, 10.2 |
|
連接桿直徑 |
16，18，22，25，36mm |
|
長 度 |
600mm |
|
安裝方式 |
埋入 /表面 |
|
波長范圍 |
1525nm～1565nm |
|
反射率 |
≥80% |
|
尾纖種類 |
鎧裝光纜 |
|
尾纖長度 |
0.5±0.1米 |
|
連接方式 |
FC/PC |
|
使用溫度 |
-30℃ - 80℃ |
|
FBGP系列壓力傳感器
|
FBGP系列光纖光柵位移傳感器具有準分布式組網（幾十到幾百點）、測量分辨率高（0.01%FS）、測量范圍寬（300μm～20mm）、工作溫度范圍寬、不受電磁干擾、耐腐蝕、抗沖擊振動、抗疲勞、使用壽命長等優點?？捎糜趲r土工程的變形、位置相對移動的測量，也可用于病害工程的裂縫監測。 |
|
（二）載荷計
|
主要用于測量索力及錨桿拉壓力，還可用于預應力混凝土橋梁鋼筋張拉力的檢測和波紋管摩阻的測定，以保證安全和取得準確數據。也可用于一般荷載的量測中。 |
 |
|
項 目 |
參 數 |
|
標準量程 |
10、30、50、100、150、200、300、350、500（tf） |
|
測量精度 |
≤±0.5% F.S |
|
分辨率 |
≤0.1 % FS |
|
超載能力 |
≤150%FS |
|
綜合誤差 |
≤1.0% FS |
|
安裝方式 |
埋入 |
|
波長范圍 |
1525nm～1565nm |
|
反射率 |
≥80% |
|
尾纖種類 |
鎧裝光纜 |
|
尾纖長度 |
0.5±0.1米 |
|
連接方式 |
FC/PC |
|
使用溫度 |
-30℃ - 80℃ |
|
FBGP系列壓力傳感器
|
FBGP系列光纖光柵位移傳感器具有準分布式組網（幾十到幾百點）、測量分辨率高（0.01%FS）、測量范圍寬（300μm～20mm）、工作溫度范圍寬、不受電磁干擾、耐腐蝕、抗沖擊振動、抗疲勞、使用壽命長等優點?？捎糜趲r土工程的變形、位置相對移動的測量，也可用于病害工程的裂縫監測。 |
|
（三）土壓力計
|
主要用于測量土方和堤壩的總壓力，混凝土或鋼結構與土體接觸面的土壓力，擋土墻上的土壓力等。廣泛應用于建筑、水電、大壩、隧道等工程領域。 |
 |
|
項 目 |
參 數 |
|
標準量程 |
0.35，0.7，1.7，3.5，5 MPa |
|
測量精度 |
±0.5% F.S |
|
分辨率 |
0.1 % FS |
|
超載能力 |
150%FS |
|
安裝方式 |
埋入 |
|
波長范圍 |
1525nm～1565nm |
|
反射率 |
≥80% |
|
尾纖種類 |
鎧裝光纜 |
|
尾纖長度 |
0.5±0.1米 |
|
連接方式 |
FC/PC |
|
使用溫度 |
-30℃ - 80℃ |
|
FBGP系列壓力傳感器
|
FBGP系列光纖光柵位移傳感器具有準分布式組網（幾十到幾百點）、測量分辨率高（0.01%FS）、測量范圍寬（300μm～20mm）、工作溫度范圍寬、不受電磁干擾、耐腐蝕、抗沖擊振動、抗疲勞、使用壽命長等優點?？捎糜趲r土工程的變形、位置相對移動的測量，也可用于病害工程的裂縫監測。 |
|
（四）滲壓計
|
主要用于測量流體壓力，例如地下水位，壩體、土體的孔隙水壓力等等。也可以用來裝在孔內，監測井和測壓管的壓力或水位，監測防滲效果，繞壩滲流、滲漏狀態及土體的浸潤線。 |
 |
|
項 目 |
參 數 |
|
標準量程 |
0.35MPa～10MPa (可以定制量程) |
|
測量精度 |
±0.5 % FS |
|
分辨率 |
±0.1 % FS |
|
超載能力 |
150 % FS |
|
<, P class=MsoNormal style="LINE-HEIGHT: 13.5pt; TEXT-ALIGN: center" align=center>外觀尺寸 |
φ75mm×110mm |
|
安裝方式 |
連通器連接或直接浸入或埋入 |
|
波長范圍 |
1525nm～1565nm |
|
反射率 |
≥80% |
|
尾纖種類 |
鎧裝光纜 |
|
尾纖長度 |
0.5±0.1米 |
|
連接方式 |
FC/PC |
|
使用溫度 |
-30℃ - 80℃ |
|
|
