名稱:100-C熱工全自動檢定系統
分類:檢驗儀表
產品編號:
產品型號:
出品單位:北京航科金星自動化儀表有限公司
查看次數:
咨詢熱線:13693075680
聯系我們
詳細說明:
產品詳細介紹:
|
產品名稱: |
100-C熱工全自動檢定系統 |
|
產品說明: |
100-C熱工全自動檢定系統 |
|
100-C型熱工全自動檢定系統是我公司最新開發研制的第四代熱工自動檢定產品之一。它是在Windows 環境下,完全使用Windows環境下的語言開發出的新一代產品,系統是以高檔微機為核心,配以高精度進口數字萬用表,以及低電勢掃描開關、功率調節器等構成的測控系統。操作者可在中文Win95/ Win98/ WinMe操作系統下方便地用鼠標進行全過程的操作,微機系統實時顯示檢定爐(或油槽等)的控溫曲線、溫度及檢定時間等參數。系統完全按照國家計量檢定規程進行數據處理,并能打印各種記錄表格、檢定證書,還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化,即:自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低,并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序,為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。 |
|
|
技術指標 |
|
掃描開關寄生電勢
|
≤0.4 u V |
分辨力
|
最高電勢測量分辨力0.1 u V |
最高電阻測量分辨力0.1mΩ |
準確度
|
電勢測量不確定度≤0.01% |
電阻測量不確定度≤0.01% |
熱電偶檢定不確定度≤1.2℃ |
(含二等標準熱電偶年變化0.7℃) |
熱電阻檢定不確定度≤0.05℃ |
恒溫的穩定度
|
熱電偶檢定過程恒溫后爐溫變化≤0.2℃/min |
熱電阻檢定過程恒溫后油槽溫度變化≤0.04℃/min |
冷端自動補償
|
當冷端溫度在(20±10)℃的范圍內時,補償誤差≤0.2℃ |
檢定溫度
|
熱電偶300~1100℃ |
熱電阻0~300℃(包括低溫?zé)犭娕迹?/font> |
檢定支數
|
熱電偶可同時檢定1—5支 |
熱電阻可同時檢定1—5支,熱電阻允許在同一溫度點上進行多批檢定 |
一次可連續檢定點
|
熱電偶4個 |
熱電阻3個 |
檢定時間
|
熱電偶檢定,正常條件下平均每百度約30分鐘 |
工作環境
|
環境溫度20℃±3℃ |
相對濕度≤75% |
使用電源
|
AC220V±10% 50±1HZ |
要求接地電阻≤4Ω |
|
|
系統的硬件配置 |
|

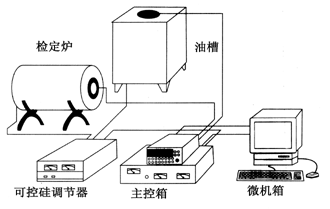

100-C熱工自動檢定系統由高精度數字多用表、主控箱、可控硅調節器、微機系統、恒溫裝置(檢定爐和油槽)以及測量導線和通訊導線組成,如圖所示。 |
|
|
100-C熱工儀表自動校驗系統配置清單 |
|
微
機
系
統 |
名稱
|
單位 |
數量 |
備注 |
主機
|
套
|
1
|
配置P4 2.0以上256M 60G、光軟驅,控制板卡(已裝配) |
顯示器
|
臺
|
1
|
17寸純平 |
激光打印機
|
臺
|
1
|
EPSON或CANON系列 |
電腦桌
|
張
|
1
|
|
通訊電纜
|
根
|
1
|
|
多用電源插座
|
只
|
2 |
|
數
采
系
統 |
主控箱
|
臺
|
1
|
|
測量控制電纜
|
套
|
1
|
|
萬用表(進口)
|
根
|
1
|
KEITHLEY 6 1/2位(進口) |
溫度傳感器
|
支
|
1
|
冷端補償用 |
控溫
系統 |
可控硅調節器
|
臺
|
1
|
|
控制信號線
|
根
|
1
|
|
電源線
|
根
|
1
|
|
其
他
配
件 |
管式檢定爐
|
臺
|
1
|
|
標準油槽
|
臺
|
1
|
|
標準水槽
|
臺
|
1
|
|
冰點器
|
臺
|
1
|
|
創冰機
|
臺
|
1
|
|
二等標準熱電阻
|
支
|
1
|
|
二等標準熱電偶
|
支
|
1
|
|
二等標準下班管溫度計
|
套
|
1
|
|
軟件資料
|
套
|
1
|
軟件光盤、合格證、說明書
|
|
|
|
