產品詳細介紹：

產品說明:
概述
　　　　
　　該系列模塊特點是小型化并采用國際通用的DIN導軌安裝標準，具有極高的性能價格比，采用先進的SMD工藝，工作十分可靠和穩定，是智能調節器和DCS系統理想的配套單元。
一般技術條件

　　　　　
精度 ±0.2%F.S 絕緣強度 輸入、輸出和電源之間，AC1500V/1分鐘
線性 ±0.1%F.S 絕緣電阻 輸入、輸出和電源之間，100MΩ（DC500V）
負載電阻 250~750Ω 消耗功利 1.5W（一路）
溫度系數 ＜100ppm/℃ 電源 DC24V±10%
響應時間 ＜0.1S（0-9%） 工作溫度 0-40℃ ＜95%RH
　　
型號及規格
　　　　
名稱 規格及型號 輸入信號 輸出信號 功能
配電器（單通道） SWP-8047 4~20mADC 4~20mADC或1~5VDC 它向兩線制變送器提供配電電源，并將變送器的信號隔離轉換為輸出
配電器（雙通道） SWP-8036 4~20mADC 4~20mADC或1~5VDC
配電器（一進二出） SWP-8035 4~20mADC 4~20mADC或1~5VDC
配電器/隔離器 SWP-8039 4~20mADC 4~20mADC或1~5VDC
隔離器（單通道） SWP-8067 4~20mADC 4~20mADC或1~5VDC 輸入、輸出信號隔離轉換
隔離器（雙通道） SWP-8038 4~20mADC 4~20mADC或1~5VDC
隔離器（一進二出） SWP-8034 4~20mADC 4~20mADC或1~5VDC
隔離器（單通道） SWP-8068 1~5VDC 4~20mADC或1~5VDC
隔離器（雙通道） SWP-8069 1~5VDC 4~20mADC或1~5VDC

　　儀表內部輸出端可轉換1~5VDC/4~20mADC

工作原理

　　SWP8000系列配電器是一種小型化卡裝式儀表，主要功能是通過直流轉換器為現場安裝的兩線制變送器提供一個隔離的電源，同時又將兩線制變送器輸送來的4～20mA DC信號轉換成與之隔離的1～5VDC/4～20mA直流信號，供給指示、記錄儀、模擬調節器、DCS系統，廣泛用于工業生產過程檢測與控制系統。因此本配電器是構成非防爆自動控制系統不可缺少的儀表品種。

　　SWP8000系列隔離器是一種小型化卡裝式儀表，主要功能是將4~20mADC或1~5VDC信號轉換成相互隔離的4~20mADC或1~5VDC輸出供給指示、記錄儀、模擬調節器、可編程單/多回路數字調節器、分散控制系統及工業過程控制機等，并組成各種各樣自動監視、控制系統。因此本隔離器是構成非防爆自動控制系統不可缺少的儀表品種。
特點
輸入、電源、輸出三者間相互隔離。
輸入過流保護
動態響應時間小于0.1S

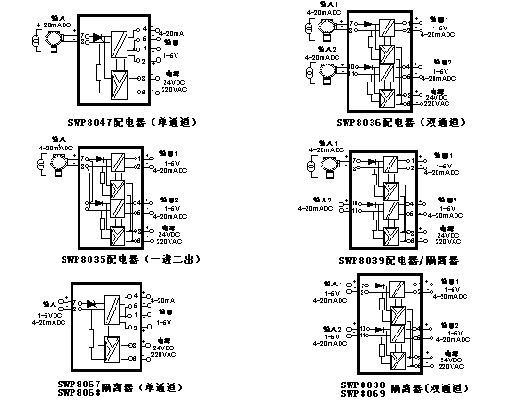

接線示意圖
