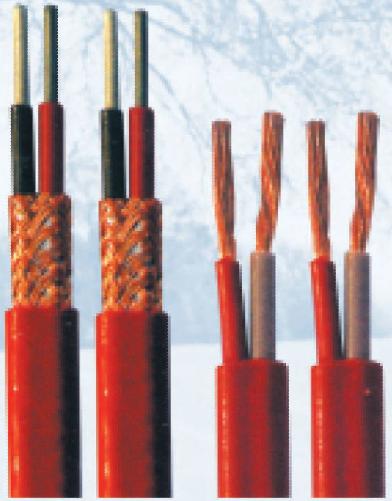

執行標準
本產品執行Q/ANY12-2005標準
用途
本產品適用于核電站以及對阻燃有特別要求場所中額定電壓0.6/1kV及以下動力,照明等固定敷設的輸配電線路
使用特性及主要技術性能
1.額定電壓Uo/U為0.6/1kV
2,導體長期允許的工作溫度90℃,短路(持續時間≤5s)溫度250℃
3,電纜敷設時的環境溫度不低于0℃,敷設設溫度低于0℃時,應進行加熱
4,電纜的最小彎曲半徑:鎧裝電纜不小于電纜外徑的12 倍,非鎧裝型不小于電纜外徑的8倍
5,電纜敷設后運行的允許最低環境溫度-40℃
6,電纜的特殊性能:電纜能經受GB/T12666.5(IEC332-1)標準規定的成束燃燒試驗
電纜的絕緣線芯能經受GB/T12666.2(IEC332-1)標準規定的垂直燃燒試驗
電纜的低煙性能符合GB/17651.7(IEC61034)標準的規定,透光率≥60
電纜的低鹵性能符合GB/T17650.2(IEC60754-2)標準的規定,pH≥4.3 電導率<10us/mm
電纜的電氣性能:
電纜能經受AC3500V/5min耐電壓實驗不擊穿電纜的導體電阻,絕緣電阻見下表:
|
電纜導體 |
20℃時導體電阻 |
絕緣電阻 |
|
截面積 |
結構 |
不鍍錫＜ |
鍍錫＜ |
20℃≥ |
60℃≥ |
90℃≥ |
|
2.5 |
7/0.68 |
7.41 |
7.56 |
832 |
8.32 |
0.832 |
|
4 |
7/0.85 |
4.26 |
4.70 |
697 |
6.97 |
0.697 |
|
6 |
7/1.04 |
3.08 |
3.11 |
590 |
5.90 |
0.590 |
|
10 |
7/1.35 |
1.83 |
1.84 |
473 |
4.73 |
0.473 |
|
16 |
7/1.7 |
1.15 |
1.16 |
386 |
3.86 |
0.386 |
|
25 |
7/2.14 |
0.727 |
0.734 |
393 |
3.93 |
0.393 |
|
35 |
19/1.53 |
0.524 |
0.529 |
336 |
3.36 |
0.336 |
|
50 |
19/1.78 |
0.387 |
0.391 |
323 |
3.23 |
0.323 |
|
70 |
19/2.14 |
0.263 |
0.270 |
298 |
2.98 |
0.298 |
|
95 |
19/2.52 |
0.193 |
0.195 |
256 |
2.56 |
0.256 |
|
120 |
37/2.03 |
0.153 |
0.154 |
248 |
2.48 |
0.248 |
|
150 |
37/2.25 |
0.124 |
0.126 |
260 |
2.60 |
0.260 |
|
185 |
37/2.52 |
0.0991 |
0.100 |
265 |
2.65 |
0.265 |
型號及名稱
|
型號 |
產品名稱 |
|
HYJE-K3 |
核電站用1E級K3 類交聯聚乙烯絕緣聚烯氫護套低煙文無鹵阻燃電力電纜 |
|
HYJEP2-K3 |
核電站用1E級K3 類交聯聚乙烯絕緣聚烯氫護套銅塑復合帶繞包屏蔽低煙無鹵阻燃電力電纜 |
|
HYJE24-K3 |
核電站用1E級K3 類交聯聚乙烯絕緣聚烯氫護套鋼帶鎧裝低煙文無鹵阻燃電力電纜 |
|
HYJGE-K3 |
核電站用1E級K3 類交聯聚乙烯絕緣隔氧層聚烯氫護套低煙無鹵阻燃電力電纜 |
|
HYJGEP2-K3 |
核電站用1E級K3 類交聯聚乙烯絕緣隔氧層聚烯氫護套銅塑復合帶繞包屏蔽低煙無鹵阻燃電力電纜 |
|
HYJGE24-K3 |
核電站用1E級K3 類交聯聚乙烯絕緣隔氧層聚烯氫護套港帶鎧裝低煙無鹵阻燃電力電纜 |
|
NHYJE-K3 |
核電站用1E級K3 類交聯聚乙烯絕緣聚烯氫護套銅塑復合帶繞包屏蔽低煙無鹵耐火電力電纜 |
|
NHYJEP2-K3 |
核電站用1E級K3 類交聯聚乙烯絕緣聚烯氫護套銅塑復合帶繞包屏蔽低煙無鹵耐火電力電纜 |
|
NHYJE24-K3 |
核電站用1E級K3 類交聯聚乙烯絕緣聚烯氫護套鋼帶鎧裝低煙無鹵電力電纜 |
|
HXE-K3 |
核電站用1E級K3 類乙丙橡皮絕緣聚烯烴護套低煙無鹵阻燃電力電纜 |
|
HXEP2-K3 |
核電站用1E級K3 類乙丙橡皮絕緣聚烯烴護套通塑復合繞包屏蔽低煙無鹵阻燃電力電纜 |
|
HXE24-K3 |
核電站用1E級K3 類乙丙橡皮絕緣聚烯烴護套鋼帶鎧裝低煙無鹵阻燃電力電纜 |
|
HXGE-K3 |
核電站用1E級K3 類乙丙橡皮絕緣隔氧層聚烯烴護套低煙無鹵阻燃電力電纜 |
|
HXGEP2-K3 |
核電站用1E級K3 類乙丙橡皮絕緣隔氧層聚烯烴護套通塑復合帶繞包屏蔽低煙無鹵阻燃電力電纜 |
|
HXGE24-K3 |
核電站用1E級K3 類乙丙橡皮絕緣 隔氧層聚烯烴護套鋼帶愷裝低煙無鹵阻燃電力電纜 |
|
NHXE-K3 |
核電站用1E級K3 類乙丙橡皮絕緣聚烯烴護套低煙無鹵耐火電力電纜 |
|
NHXEP2-K3 |
核電站用1E級K3 類乙丙橡皮絕緣聚烯烴護套銅塑復合帶繞包屏蔽鋼帶鎧裝低煙無鹵耐火電力電纜 |
|
NHXE24-K3 |
核電站用1E級K3 類乙丙橡皮絕緣聚烯烴護套鋼帶鎧裝低煙無鹵耐火電力電纜 |
代號名稱及含義
|
項目 |
代號 |
代號含義 |
|
系列的代號 |
H |
核電站用控制電纜 |
|
絕緣材料 |
YJ
|
交聯聚乙烯 |
|
X |
乙丙橡皮 |
|
隔氧層 |
G |
無機阻燃隔氧層 |
|
護套材料 |
E |
熱塑性聚烯烴 |
|
屏蔽材料 |
P2 |
銅塑復合帶繞包 |
|
鎧裝材料 |
24 |
鋼帶鎧裝聚烯烴護套 |
|
質量鑒定等級 |
K3 |
1E級K3類 |
|
規格 |
芯數×標稱截面 |
1芯:2.5-185mm2 2-5芯 :2.5-50mm2
|
|
