名稱：SWP-RLK帶打印流量積算控制儀
分類：數字顯示調節儀
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
產品說明: |
|
★ 五位瞬時流量＋八位瞬時累積顯示
|
|
SWP-LED帶打印流量積算控制儀集打印、控制及測量顯示與一體?？勺詣佣〞r、手動即時打印各通道當前測量值及累積流量值。
|
|
一、 儀表特點
|
|
1、 帶打印流量積算控制儀可隨意改變儀表的輸入信號類型。采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。
|
|
2、 帶打印流量積算控制儀具有極寬的顯示測量范圍，可切換顯示瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及整十位的流量累積測量值（0--99999999字）可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使最大累積達到99999999.99′100。
|
|
3、 帶打印流量積算控制儀采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制。
|
|
二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
|
|
型號
|
SWP- RLK80系列
|
|
儀表外形
|
儀表尺寸:360×140×230mm
重 量:1500g
|
微型打印機開孔尺寸111mm×57mm
|
|
接
線

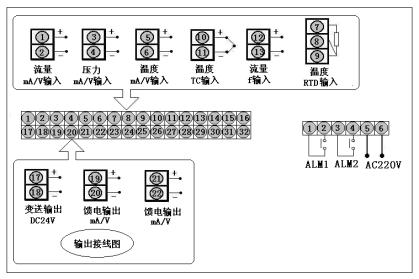

圖
|
|
|
|
三、 SWP-LED系列帶打印流量積算控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -RLK
|
□ □ □- □ □-□ □ □ -□ □ -□- □
|
帶打印5位+8位流量積算控制儀 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式） |
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
無補償輸入 |
|
帶補償輸入 |
|
過熱蒸汽帶溫度壓力補償-查表法 |
|
飽和蒸汽帶溫、壓補償-查表法 |
|
用戶特定曲線補償輸入-查表法 |
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
輸出方式
|
□
|
|
|
|
|
|
|
|
參見"輸出方式" |
|
流量信號類型
|
□
|
|
|
|
|
|
|
參見"輸入類型" |
|
壓力補償類型
|
□
|
|
|
|
|
|
參見"輸入類型" |
|
溫度補償類型
|
□
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式
|
|
|
|
|
|
無控制（或報警，可省略） |
|
上限控制（或報警） |
|
下限控制（或報警） |
|
流量定量到控制 --自動啟動 |
|
流量定量過程控制--自動啟動 |
|
流量定量到控制 --自動清零 |
|
|
第二報警方式
|
|
|
|
|
無控制（或報警，可省略） |
|
上限控制（或報警） |
|
下限控制（或報警） |
|
流量定量到控制 --手動啟動 |
|
流量定量過程控制--手動啟動 |
|
|
饋電輸出
|
|
|
|
無饋電輸出（可省略） |
|
單路DC24V饋電輸出 |
|
雙路DC24V饋電輸出 |
|
|
供電方式
|
|
|
|
|
★ 輸入類型
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
說 明
|
|
A
|
4～20 mA
|
-1999～99999 d
|
O
|
脈沖-集電極開路
|
0～5KHz
|
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
|
|
B
|
0～10 mA
|
-1999～99999d
|
G
|
Pt100
|
-200～650℃
|
|
C
|
1～5V
|
-1999～99999d
|
E
|
熱電偶E型
|
0～1000 ℃
|
|
D
|
0～5V
|
-1999～99999d
|
K
|
熱電偶K型
|
0～1300 ℃
|
|
M
|
0～20 mA
|
-1999～99999d
|
R
|
用戶特定
|
-1999～99999 d
|
|
F
|
脈 沖
|
0～5KHz
|
N
|
無補償輸入
|
|
|
|
★ 輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
|
★ 通訊方式
|
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
|
★ 注：RLK802、RLK803、RLK804系列可通過設定儀表二級參數互相切換。
|
|
儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
|
|
★ 型號舉例：
|
|
①SWP-RLK801-21－A-HL-P
|
|
無補償輸入，通訊方式RS232，繼電器輸出，流量輸入類型4～20 mA,第一報警為上限報警，第二報警為下限報警，單路DC 24V饋電輸出，AC 220V供電。
|
|
②SWP-RLK802-81－FAG-LH-2P-T
|
|
帶補償輸入, 通訊方式RS485, 繼電器輸出，流量輸入類型脈沖，壓力補償輸入類型4～20 mA，溫度補償輸入類型Pt100，第一報警為下限報警，第二報警為上限報警，雙路DC 24V饋電輸出，AC 90～265V供電。
|
|
★ 訂貨時，也可選用LE、HK、HE系列帶打印流量/容積積算控制儀，接線方式與RLK相同。帶打印的儀表普及功能適用于LED流量計、LED－32段PID、LCD系列。訂貨時，需帶打印機箱在原型號基礎上加R，接線方式參考隨機接線圖。
|
|
