產品名稱:

HTD-6 霍爾電流變送器

產品說明:

名稱：霍爾電流變送器
型號：YWG-HTD-6

一、概述
YWG系列霍爾效應變送器，針對霍爾效應變送器普遍存在溫度漂移大的缺點，采用補償電路進行控制，有效地減少了溫漂對測量精度的影響，確保測量準確；可以測量任意波形的電流和電壓，按用戶要求提供標準變送器輸出參數（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具有精度高、安裝方便、售價低的特點。
YWG系列霍爾效應變送器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。
二、原理
YWG-HTD-6-□A□/□型電流變送器是一種原邊與副邊高度電隔離，能將被測直流、交流、脈動電流等信號按線性比例轉換成直流電流或直流電壓輸出的儀器。它具有溫度特性好、線性度高、性能穩定、產品可上下開合、安裝簡便等優點。

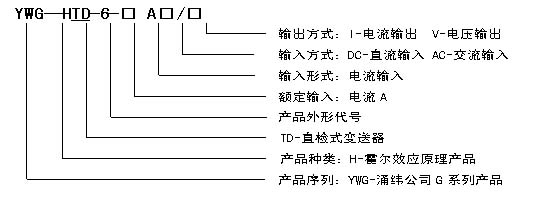

三、型號說明

四、技術性能指標

過載能力	2I_N	頻率特性	0～10kHz
精度等級	＜1.0%_NI_N	絕緣耐壓	3kV_RMS/50Hz/min
線性度	優于0.2%	工作環境	0～45℃
溫度漂移	優于±100ppm/℃	工作電源	±12V～±15V
反應時間	小于100ms	阻燃特性	UL94-V_O
失調 電壓小于±20mV 電流小于±0.2mA		電源耗電電壓輸出≤30mA 電流輸出≤30mA＋I(xiàn)_M

五、執行標準
QB/441600 17 113-2002
六、型號及參數

型號	輸入AC、DC/輸出DC	引腳接線
YWG-HTD-6-800A	0～800A/DC 0～5V、1～5V、0～20 mA、4～20 mA	1: 正工作電源端 2: 負工作電源端 3: 測量輸出端 4: 公共接地端
YWG-HTD-6-1000A	0～1000A/DC 0～5V、1～5V、0～20 mA、4～20 mA
YWG-HTD-6-1500A	0～1500A/DC 0～5V、1～5V、0～20 mA、4～20 mA
YWG-HTD-6-2000A	0～2000A/DC 0～5V、1～5V、0～20 mA、4～20 mA

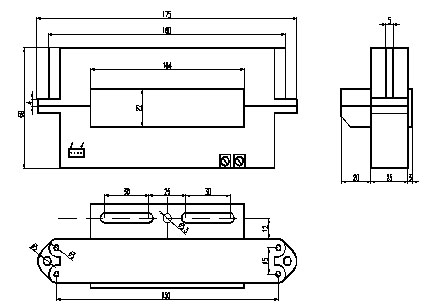

七、外形圖

八、注意事項
1）工作電源、輸出端必須正確連接，不能錯接；
2）對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀緩慢旋轉至所需精度即可；
3）原邊母線的溫度不應超過60℃；
4）當電流母線填滿原邊穿線孔時，獲得最佳的測量精度；
5）使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米；
6）測直流電流時，電流方向與產品外殼上所標示的箭頭同向時,才能得到正向輸出。
