名稱：直流電壓監控器
型號：YWD-CDV
一、概述
YWD-CDV直流監控器具有直流測量、顯示和欠壓告警、控制（接點輸出）功能，能實時顯示被測直流電壓，可
隨意設定欠壓告警電壓，并有繼電器接點輸出,是一種經濟、實用的直流電壓測量及控制儀器。
二、產品特點
1、 完全采用模擬電子技術，沒有死機問題。
2、 數碼管顯示，亮度高，清晰。
3、 簡單實用，可靠性高。
三、產品型號
YWD-CDV
1、技術指標
|
控制精度:
|
1.0級
|
|
分辨率:
|
0.1 V
|
|
繼電器接點容量；
|
AC、DC:220V(380V) 7A（除特別要求，繼電器輸出為常開接點）
|
|
控制回差:
|
5 V（可按用戶要求設置）
|
|
整機功耗:
|
＜1W（如：DC25V40mA）
|
|
工頻耐壓；
|
輸入/輸出、輸出/電源間： 2.0 kV/min、1mA，輸入/電源間：
≤1.5 kV/min、1mA
|
|
輸入電壓：
|
0～70V 0～300 V或用戶自定
|
|
輔助電源；
|
DC:15V 24V 48V 110V 220V AC: 110V 220V或用戶自定
|
|
工作環境：
|
溫度：-10 ℃～50 ℃，濕度：10%～95%RH
|
|
貯存條件:
|
溫度：-10 ℃～70 ℃，濕度：10%～95%RH
|
|
外形結構:
|
55㎜×75㎜×120㎜，35mm導軌安裝
|
2、使用說明
a 接線
直流電壓監控器工作時按下圖接線
b 功能介紹
|
測 量:
|
直流電壓信號直接輸入，監控器可實時測量。
|
|
顯 示:
|
31/2位數碼顯示，通過按鈕可選擇顯示實時測量值、欠壓告警值。
|
|
控 制:
|
通過繼電器接點輸出實現控制功能。
|
|
設 定:
|
通過監控器面板按鈕，可設定二種工作狀態：顯示（實時測量）、
設置（設定欠壓告警電壓值），設定值的調整直接調節電位器可得。
|
c 直流電壓測量
按“設置/顯示”按鈕。使之彈起，處于顯示（實時測量）狀態，直流電壓監控器顯示的就是測量直流電壓值。
d 設置欠壓值
按“設置/顯示” 按鈕，使之下壓，處于設置狀態，此時直流電壓監控器處于設置功能狀態，可通過面板欠壓
設置電位器調節設定值，直流電壓監控器顯示的是設置欠壓值。 完成欠壓值設置后，將按鈕切換回顯示狀態。
四、安裝
1、現場安裝
a 安裝時，請根據現場環境，在可能的情況下保證監控器顯示板面朝向觀察者；
b 電氣連接線用12～14號屏蔽導線；
c 請不要擅自打開儀器外殼，以免造成損壞。
2、安裝環境
a 監控器應盡量安裝在干燥，通風良好并遠離熱源的地方；
b 環境溫度為：-10 ℃～50 ℃；
c 工作電源：DC 15 V～45 V
3、安裝方式
可采用DIN導軌和螺釘兩種安裝方式，導軌寬度為35mm，螺釘大小為M4×12。

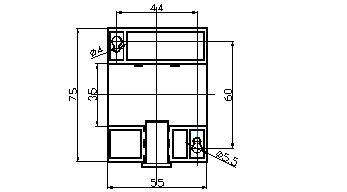

4、安裝尺寸（底視圖）
|
