名稱：CS01 電流傳感器
分類：電流電壓互感器
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
|
|
產品說明: |
|
名稱：電流傳感器
型號：CS01
一、 產品特點
1、PBT外殼，耐高溫；
2、環氧樹脂灌封，隔離性能好，抗沖擊性強；
3、體積小，外形美觀，插針式直接焊接線路板；
4、線性范圍寬，一致性好。

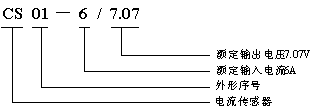

二、 型號定義
三、性能指標
|
型 號
|
I/O
|
精度
等級
|
相移RL=0
（補償后）
|
線性范圍
|
負載電阻
|
|
CS01-6/7.07
|
6A/7.07V
|
0.5
|
＜5'
|
0～120%
|
≥500kΩ
|
|
CS01-5/4
|
5A/4V
|
0.5
|
＜5'
|
0～120%
|
≥500kΩ
|
|
|
|
隔離耐壓
|
使用溫度
|
貯存溫度
|
相對濕度
|
|
＞2500Vac
|
-40℃～75℃
|
-60℃～75℃
|
＜90%
|
|
|
|
|
|
|
|
|
|
|
上表所列為常用規格，還可根據客戶要求另行設計。
四、外形及引腳圖（單位：mm）
五、使用方法
CS01是一款精密電流傳感器，將電流信號隔離變換成適當?shù)碾妷盒盘?hào)，額定輸入電流通常有6A、5A等，額定輸出電壓通常7.07V、4V等，還可根據客戶要求另行設計，后面可不處理直接接A/D采樣電路。
|
|
