名稱：PT02v 電壓互感器
分類：電流電壓互感器
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
|
|
產品說明: |
名稱：電壓互感器
型號：PT02v
一、 產品特點
1、PBT外殼，耐高溫，耐腐蝕；
2、環氧樹脂灌封，隔離性能好，抗沖擊性強；
3、體積小，外形美觀，插針式直接焊接線路板；
4、線性范圍寬，一致性好。

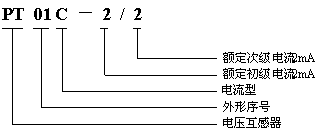

二、 型號定義
三、性能指標
|
電流型 |
|
型 號 |
I/O |
非線性度 |
相移RL=0
（補償后） |
線性范圍 |
負載電阻 |
|
PT01C-2/2 |
2mA /2mA |
＜0.1% |
＜5' |
0～10mA |
≤500Ω |
|
PT01C-1/1 |
1mA /1mA |
＜0.1% |
＜5' |
0～10mA |
≤500Ω |
|
PT03C-2/2 |
2mA /2mA |
＜0.1% |
＜5' |
0～10mA |
≤500Ω |
|
PT03C-1/1 |
1mA /1mA |
＜0.1% |
＜5' |
0～10mA |
≤500Ω |
|
|
|
隔離耐壓 |
使用溫度 |
貯存溫度 |
相對濕度 |
|
＞2500Vac |
-50℃～65℃ |
-60℃～80℃ |
＜90% |
|
額定輸入電壓 |
額定輸出電壓 |
|
串聯電阻后30V～1000V |
50mV～8V（運放輸出）(2mA) |
|
|
|
電壓型 |
|
型 號 |
I/O |
精度
等級 |
相移RL=0
（補償后） |
線性范圍 |
負載電阻 |
|
PT02V-450/7.07 |
450V /7.07V |
0.5 |
＜5' |
0～120% |
≥500kΩ |
|
PT02V-100/4 |
100V /4V |
0.5 |
＜5' |
0～120% |
≥500kΩ |
|
|
|
隔離耐壓 |
使用溫度 |
貯存溫度 |
相對濕度 |
|
＞2200Vac |
-40℃～75℃ |
-60℃～75℃ |
＜90% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、外形及引腳圖（單位：mm）
五、使用方法
PT01/PT03實際上是一款毫安級精密電壓互感器（電流型電壓互感器），輸入額定電流為2mA，額定輸出電流為2mA。用戶使用時需要將電壓信號變換成電流信號，推薦使用電路如圖1所示。圖1中，R'是限流電阻，不論額定輸入電壓多大，調整R'的值，使額定輸入電流為2mA，就滿足使用條件。副邊電路是電流/電壓變換電路，當需要電壓輸出時采用。調整圖中反饋電阻R和r的值可得到所需要的電壓輸出。電容C1及可調電阻r'是用來補償相移的。建議R取Vo/0.002,r取R/10，C1取值約為65/R（μF）, r '取200kΩ 。電容C2和C3是400至1000pF的小電容，用來去耦和濾波。兩個反接的二極管是起保護運算放大器作用的。運算放大器視精度要求使用，推薦使用OP07系列，使用性能較好的運算放大器較容易達到較高的精度和較好的穩定性。運算放大器電源電壓通常取+15V或+12V，也可根據具體情況自定。圖1中電阻R和R'要求精度優于1%, 溫度系數優于50PPM，R ' 的功率要求有2 倍的余量。用戶使用推薦電路稍加改動也可構成單電源供電模式，適用于單極性A/D轉換器的輸入。額定輸入電流也可以選為1mA以降低功耗或5mA以減小相移，非線性度仍優于0.1%。

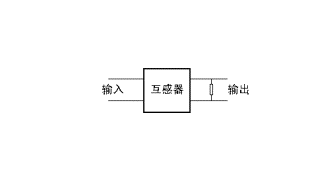

PT01/PT03次級如不加運算放大器而直接并聯一個電阻使輸出變換成電壓信號也是可以的。使用電路如圖2所示，前提是電阻要小于400Ω，輸出電壓最大1伏，這時仍能得到非線性度優于0.1%的輸出電壓信號。和推薦電路比較，其影響如下：1.縮小了互感器的動態范圍。2.使相移增大。
圖1 |
圖2 |
PT02實際上是一款電壓型精密電壓互感器，將電壓信號隔離變換成適當?shù)碾妷盒盘?hào)，額定輸入電壓通常有100V、450V等，額定輸出電壓通常4V、7.07V等，還可根據客戶要求另行設計，后面可不處理直接接A/D采樣電路。 |
|
