一、 儀表特點
|
|
1、可以方便拼裝成多回路報警系統。
|
|
2、 半導體平面發光器件，亮度高、色柔和、功耗低，并聯驅動，工作壽命長，且燈屏更換方便。
|
|
3、 單片機技術，光電隔離，內置蜂鳴器，整機抗干擾能力極強。
|
|
4、 插入式電路板結構，有繼電器結點輸出和電壓輸出等多種輸出方式便于維護和操作。
|
|
5、 現場可任意選擇常開或常閉輸入方式。
|
|
二、 儀表主要技術參數
|
|
輸入信號
|
|
無源接點開關量（常開或常閉）
|
|
供音響使用的控制信號，高電平≥4V
|
|
|
輸出信號
|
|
開關輸出 輸出一對無源常開觸點開關（報警時閉合）。觸點動作同步于報警音響。
|
|
直流電平信號輸出 >4V
|
|
無源開關量 （常開：報警時閉合），觸點容量3A/24VDC、0.7A/110VAC
|
|
|
技術指標
|
|
線路輸入電阻 ≥50Ω
|
|
供電電源 DC24V±5％
|
|
功 耗 報警時1.8W，無報警時0.1W
|
|
|
使用環境
|
|
相對溫度 -10 ～ 50℃ |
|
相對濕度 ≤85％RH o 無結露、無腐蝕性氣體 |
|
大氣壓力 86～106kPa |
|
|
|
三、 儀表外形及安裝方式
|
|
儀表外形
|
儀表尺寸:80×40×100mm
開孔尺寸:66×35mm
重 量:240g
|
|
|
安裝方式
|
該儀表可拼裝，亦可密集安裝 |
|

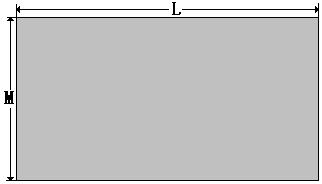

密集安裝的開孔尺寸
|
M＝（40.5×m）－10
L＝（80×n）－14
m：每列報警器的個數
n：每排報警器的個數
|
|
點陣式安裝的開孔尺寸
|
|
|

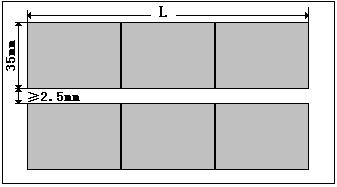

條列式安裝的開孔尺寸
|
L＝（80×n）－14
n：每排報警器的個數
|
|
|
四、 儀表接線圖及報警功能
|
|
單臺單點接線圖
|
|
|
單臺雙點接線圖
|
|
|

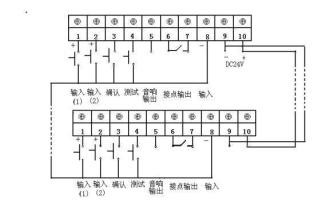

多臺雙點報警器原理接線圖
|
|
|

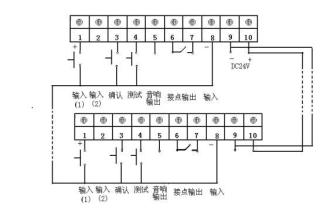

多臺單點報警器原理接線圖
|
|
|
|
報警功能 |
報警器
|
正常
|
報警
|
確認
|
恢復正常
|
確認前恢復
|
確認
|
|
燈光
|
|
|
|
|
|
|
|
音響
|
|
|
|
|
|
|
|
|
注：
|
|
|
|
五、 SWP系列閃光報警控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -
|
□ □□□ □ □ □ |
|
|
儀表類型
|
X
|
|
|
|
|
閃光報警器
|
|
控制作用
|
|
|
|
|
|
|
輸入方式
|
|
|
|
|
|
報警方式
|
|
|
|
|
供電方式
|
W
|
DC24V供電
|
|
|
★ 型號舉例：
|
|
SWP-X101－J-K-W
|
|
單點控制，無源接點信號輸入，有繼電器報警，DC24V供電
|
