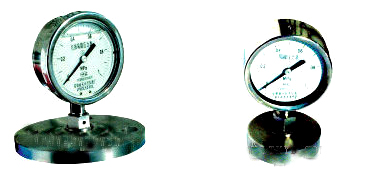

名稱：YMN系列隔膜式耐振壓力表
分類：壓力表系列
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
產品詳細介紹：
|
1、概述
隔膜式壓力表是由膜片隔離裝置和配用壓力表兩大部分組成。廣泛應用于石油、化工、醫藥、食品、造紙等行業測量具有強腐蝕性、高粘度、易結晶及含有固體顆粒的液體介質壓力。
耐振隔膜式壓力表由于其配用表采用耐用壓力表故有效地消除了介質脈動和環境振動所產生的影響，使儀表指示穩定、可靠，同時亦提高了儀表的使用壽命。

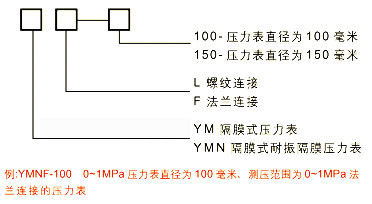

2、規格示意
3、技術參數
|
產品型號
|
YML-100
YML-150
|
YNML-100
YNML-150
|
YMF-100
YMF-150
|
YNMF-100
YNMF-150
|
|
公稱直徑
|
螺紋連接
M20×1.5
|
發蘭連接
(按GB9113-88)
|
|
測量范圍(Mpa)
|
0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～0.6;
0～1; 0～1.6; 0～2.5; 0～4; 0～6;
|
|
使用環境條件
|
溫度-40～70.C; 相對濕度≤85%
|
|
耐振等級
|
V.H.3
|
V.H.4
|
V.H.3
|
V.H.4
|
|
隔離表頭
|
公稱直徑
|
Φ100; Φ150
|
|
類 別
|
一 般
|
耐 振
|
一 般
|
耐 振
|
|
精度等級
|
1.5; 2.5
|
|
隔離裝置
|
法蘭材料
|
1Cr18Ni9Ti
|
|
膜片材料
|
不銹鋼、哈氏合金、等
|
|
填充工作液
|
甲基硅油、甘油等
|

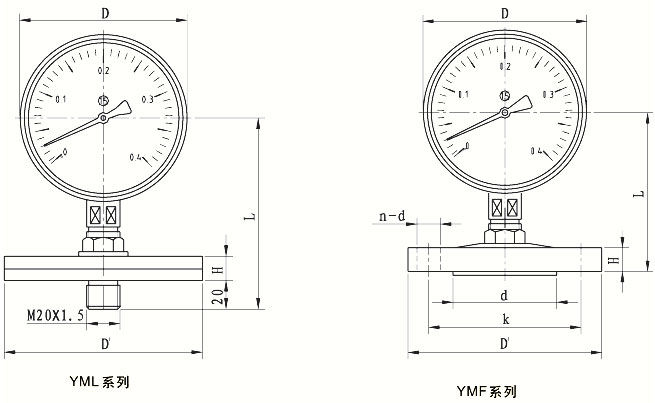

4、外形尺寸
|
型 號
|
D
|
H
|
h
|
0～0.16Mpa
|
0.25～6Mpa
|
|
D'
|
d
|
k
|
n-d
|
D'
|
d
|
k
|
n-d
|
|
YML-100
YNML-150
|
Φ100
|
138
|
24
|
Φ92
|
|
|
|
Φ92
|
|
|
|
|
YML-100
YNML-150
|
Φ150
|
162
|
24
|
Φ92
|
|
|
|
Φ92
|
|
|
|
|
YMF-100
YNMF-150
|
Φ100
|
117
|
20
|
Φ140
|
Φ76
|
Φ100
|
4-Φ18
|
Φ140
|
Φ76
|
Φ100
|
4-Φ18
|
|
YMF-100
YNMF-150
|
Φ150
|
141
|
20
|
Φ140
|
Φ76
|
Φ100
|
4-Φ18
|
Φ140
|
Φ76
|
Φ100
|
4-Φ18
|
|
|
