分類：無紙記錄儀
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
|
||
| SWP-NSR 智能化單色 LCD 無紙記錄儀可直接與帶有 RS232 串行口的打印機連接，實現數據或曲線的打印。 | ||
|
SWP-NSR 智能化單色 LCD 無紙記錄儀的串行通訊接口可采用 SR-BUS 儀表通訊協議或 MODBUS RTU 通訊協議與 |
||
| 上位機進行數據傳輸，實現記錄數據的集中管理。 | ||
| SWP-NSR 智能化單色 LCD 無紙記錄儀可對傳感器饋電輸出，組成的系統可省去配電器。 | ||
|
主要特點 |
||
|
1.1多路輸入、輸出通道 |
||
|
輸入通道：全可切、全隔離信號最多 12 路。 |
||
|
DC24V 饋電輸出通道：最多可達 6 路 |
||
|
繼電器輸出通道：最多可達 12 路 |
||
| 模擬量輸出通道：最多可達 4 路 | ||
|
1.2多功能的顯示畫面： |
||
| 采用了大屏幕液晶圖形顯示板作為顯示屏，可集中顯示中文菜單、輸入通道號、測量計算數值、過程曲線、工程單位、 | ||
| 百分比棒圖、輸出和報警狀況、歷史記錄追憶等。 | ||
|
1.3便捷的操作界面： |
||
|
快捷的中文菜單，提示用戶逐級完成參數設定。 |
||
|
明確的中文信息，標識顯示數據的工程涵義。 |
||
|
豐富的圖形畫面，提供需要顯示的參數組合。 |
||
| 輕觸式面板按鍵，方便用戶進行各種的操作。 | ||
|
1.4高容量的存儲空間： |
||
| 內置大容量存儲器最多 16Mbit 存儲空間，記錄點保存記錄時刻的數值。 | ||
|
1.5快速的通訊速率： |
||
| 設有標準雙向串行通訊口，能以高達 57600pbs 的速率與上位機或其它相關的設備進行數據交換?？蛇x擇 RS-232 或 | ||
| RS-485 通訊方式。 | ||
|
1.6靈活的附加功能： |
||
| 通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙 | ||
| 向串行通訊接口， 報警音響蜂鳴器輸出等。靈活的運算通道類型，可實現許多特殊的功能要求。 | ||
|
1.7強大的記錄追憶功能： |
||
|
可單步追憶。 |
||
|
可自動連續（追憶速度分 20 檔可調）追憶。 |
||
|
可按時間查詢追憶。 |
||
| 可通過移動定位軸來查看歷史數據及曲線。 | ||
 |
||
|

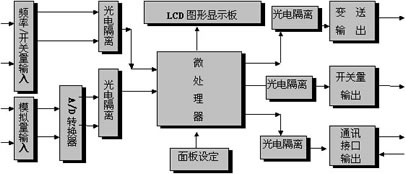

1.9儀表工作原理 |
||
| NSR 系列智能化單色 流量積算記錄儀采用插卡組合式結構，由一塊主機板與不同類型的擴展板組合成不同類型的記錄儀， | ||
| 每臺儀表最多可帶 2塊擴展板。 | ||
 |
||
| 主要技術指標 | ||
| 輸入信號 模擬量輸入： 熱電偶 B 、S 、K 、E 、T 、J 、W | ||
| 熱電阻 PT100 、 CU50 | ||
| 電壓 0 — 5V 1 — 5V | ||
| 0 — 100mV 0 — 20mV | ||
| 電流 0 — 10mA 4 — 20mA | ||
| 脈沖量輸入： 矩形波，正弦波或三角波 | ||
| 幅度 ≥ 4V 頻率0 – 15KHz | ||
| 輸出信號 模擬量輸出： 電流 0 — 10mA （負載≤ 750 Ω ） | ||
| 4 — 20mA （負載 ≤ 500 Ω ） | ||
| 電壓 0 — 5V （負載 ≥ 250K Ω ） | ||
| 1 — 5V （負載 ≥ 250K Ω ） | ||
| 開關量輸出： 繼電器觸點容量： AC 220V/3A 或 DC 24V/5A （阻性負載） | ||
| SCR 輸出 —— 400V/0.5A | ||
| SSR 輸出 —— 5 – 24V/0.05A | ||
| 饋電輸出： DC 24V/30mA | ||
|
精 度 0.5%FS ± 1 字 或 0.2% FS ± 1 字 |
||
|
小信號切除 0 — 25.5%FS |
||
|
測量范圍 - 1999 — 999999 字 |
||
|
采樣周期 1 秒 |
||
|
記錄間隔 1 秒—— 4 分鐘之間以秒為單位共 240 檔可供選擇。 |
||
|
顯示方式 背光式大屏幕真彩液晶（ LCD ）圖形顯示板 |
||
| 顯示內容可由漢字，西文，數字，過程曲線，光柱等組成 | ||
| 通過面板按鍵可完成畫面翻頁，歷史數據前后搜索， LCD 畫面對比度，屏幕時標變更等 | ||
|
參數設定 中文菜單提示，通過按鍵或上位機通訊口設定，設定參數密碼鎖定。 |
||
|
報警功能 每個通道最多可以設定 4 個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、 |
||
| 報警回差、繼電器觸點輸出（ 12 個繼電器可復用）、蜂鳴報警輸出。還可設置外接報警音響觸點和報 | ||
| 警屏自動切換功能。每個通道保存最新的 16 條報警信息。 | ||
| 控制方式 可選擇帶回差的 ON/OFF 繼電器觸點輸出 （ AC220V/3A ）。 | ||
|
通訊輸出 RS232/485 ，波特率 1200 ~ 19200pbs ( 帶光隔，儀表后側接口 ) |
||
|
1200 ~ 57600pbs ( TTL 電平，儀表前端 USB 接口 ) |
||
|
打印功能 可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機 ( 如 LQ-300K ) ，打印歷史數據或曲線。 |
||
|
保護方式 設定參數永久保存，記錄數據斷電保存，內置看門狗電路。 |
||
|
語 言 簡體中文 |
||
|
使用環境 環境溫度 0 ~ 45 ℃ 相對濕度 ≤ 85%RH 避免強腐蝕性氣體。電源電壓 AC 220V + 10 - 15% 50- 60Hz |
||
|
功 耗 ≤ 25W |
||
|
重 量 約 2700 g |
