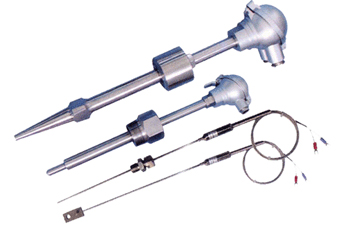

名稱：電站專用熱電偶/熱電阻
分類：特殊熱電偶/熱電阻
產品編號：
產品型號：WZP/WZC
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
品詳細介紹：
|
|
|
|
|
產品說明: |
|
|
專業針對電站設計，可以滿足30KW、60KW等發電機組及輔機測溫需要。直接測量各種生產過程中的-200℃～1800℃范圍內液體、蒸汽和氣體以及固體表面溫度。
![]() |
|
工作原理 |
|
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電值是利用感溫元件在溫度變化時，其電阻值也隨著發生變化的特性來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
|
![]() |
|
常溫絕緣電阻 |
|
|
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m |
|
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ |
![]() |
|
主要技術參數 |
|
|
產品執行標準
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997
|
![]() |
|
測量范圍及允差 |
|
|
熱電偶 |
|
型號
|
分度號 |
允差等級
|
|
Ⅰ
|
Ⅱ
|
|
允差值
|
測量范圍(℃)
|
允差值
|
測量范圍(℃)
|
|
WRN
|
K
|
±1.5℃
|
-40～+375
|
±2.5℃
|
-40～+333
|
|
±0.004∣t∣ |
375～1000
|
±0.0075∣t∣
|
333～1200
|
|
WRE
|
E
|
±1.5℃
|
-40～+375
|
±2.5℃
|
-40～+333
|
|
±0.004∣t∣
|
375～800
|
±0.0075∣t∣
|
333～600
|
|
|
|
|
熱電阻 |
|
型號
|
分度號
|
測量范圍(℃)
|
精度等級
|
允差
|
|
WZP
|
Pt100
|
-200～+500
|
A級
|
±(0.15+0.002∣t∣)
|
|
B級
|
±(0.30+0.005∣t∣)
|
|
WZC
|
CU50
CU100
|
-50～+150
|
—
|
±(0.30+0.006∣t∣)
|
|
|
注：t為感溫元件實測溫度絕對值；
|
|
|
|
|
