名稱：SWP-LED數字顯示控制儀/光柱顯示控制儀
分類：數字顯示調節儀
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
產品說明: |
|
SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。
|
|
SWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
|
|
一、 主要特點
|
|
采用萬能輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。
|
|
二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
|
|
型號
|
SWP-C803系列
|

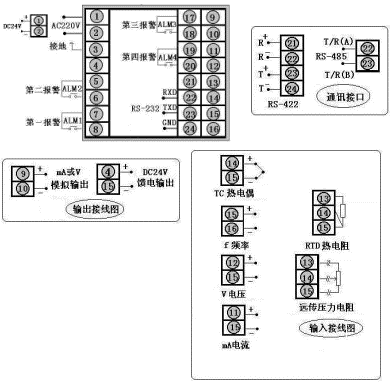

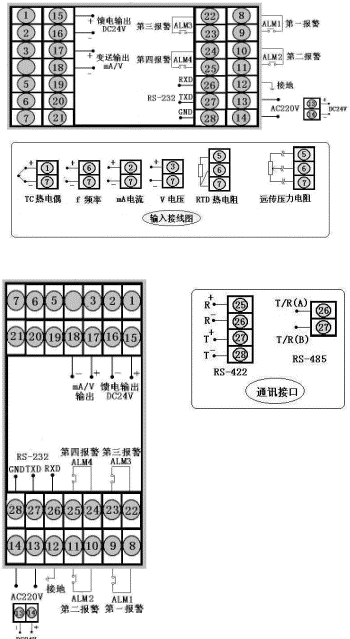

接 線 圖
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
型號
|
SWP-T803系列（橫式）
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
型號
|
SWP-S803系列
|
|
儀表外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-T801系列（豎式）
|
|
儀表外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-C401、C403系列（橫）
|

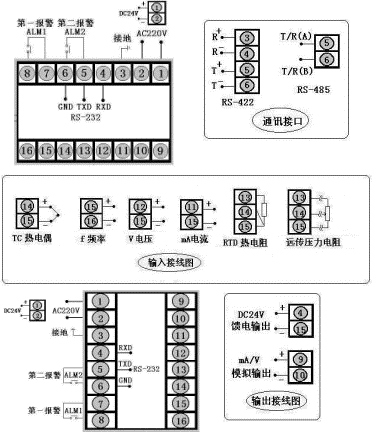

接 線 圖
|
|
儀表外形
|
儀表尺寸:96×48×140mm
開孔尺寸:92×44mm
重 量:240g
|
|
|
型號
|
SWP-S401、S403系列（豎）
|
|
儀表外形
|
儀表尺寸:48×96×140mm
開孔尺寸:44×92mm
重 量:240g
|
|
型號
|
SWP-C901、C903系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
|
型號
|
SWP-C701、C703系列
|

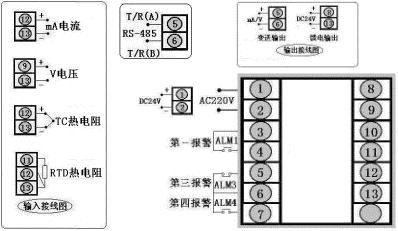

接 線 圖
|
|
儀表外形
|
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
|
|
型號
|
SWP-C101、C103系列
|

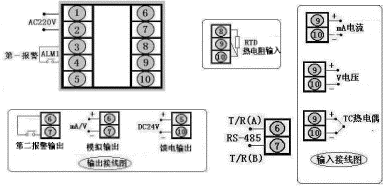

接 線 圖
|
|
儀表外形
|
儀表尺寸:48×48×110mm
開孔尺寸:44×44mm
重 量:180g
|
|
|
|
三、 SWP-LED系列數字顯示控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -
|
□ □ □ □ － □ □－□□－□ □ －□ □
|
新系列
|
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
48×48mm
|
|
96×48mm（橫），48×96mm（豎）
|
|
72×72mm
|
|
160×80mm（橫），80×160mm（式）
|
|
96×96mm
|
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
測量顯示
|
|
三位式控制 |
|
四限控制或四限報警輸出
|
|
|
通訊方式
|
□
|
|
|
|
|
|
|
參見"通訊方式"
|
|
輸出方式
|
□
|
|
|
|
|
|
參見"變送輸出方式"
|
|
輸入類型
|
□□
|
|
|
|
|
參見"輸入類型"
|
|
第一報警方式
|
|
|
|
|
|
無報警（可省略）
|
|
上限控制/報警（四限控制/報警2H）
|
|
下限控制/報警（四限控制/報警2L）
|
|
|
第二報警方式
|
|
|
|
|
無報警（可省略）
|
|
上限控制/報警（四限控制/報警2H）
|
|
下限控制/報警（四限控制/報警2L）
|
|
|
饋電輸出
|
P
|
|
DC24V饋電輸出
|
|
供電方式
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
|
四、 SWP-LED系列光柱測量顯示控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -
|
T □ □ □－□ □－□□- □ □ - □ □- □
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
160×80mm（橫），80×160mm（豎）
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
測量顯示
|
|
三位式控制
|
|
四限控制或四限報警輸出
|
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|
輸出方式
|
□
|
|
|
|
|
|
|
參見"變送輸出方式"
|
|
輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型"
|
|
第一報警方式
|
|
|
|
|
|
|
無報警（可省略）
|
|
上限控制/報警（四限控制/報警2H）
|
|
下限控制/報警（四限控制/報警2L）
|
|
|
第二報警方式
|
|
|
|
|
|
無報警（可省略）
|
|
上限控制/報警（四限控制/報警2H）
|
|
下限控制/報警（四限控制/報警2L）
|
|
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出
|
|
供電方式
|
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
顯示方式
|
|
|
|
|
★ 輸入類型
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃
|
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃
|
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃
|
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d
|
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d
|
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d
|
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d
|
23
|
可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d
|
24
|
頻率輸入
|
0～5kHz
|
|
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
|
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
18
|
1～ 5V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
19
|
0～5V開方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
16
|
4～20 mA開方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
17
|
0～10mA開方
|
|
|
|
|
★ 變送輸出方式
|
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊規格
|
|
|
★ 通訊方式
|
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
★ 注1：C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
|
|
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
|
|
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
|
|
★ 注3：C70、C10無頻率信號輸入。
|
|
★ 型號舉例：
|
|
SWP-C803-21-08－HL-T
|
|
測量顯示，通訊方式為RS232,輸出方式為繼電器輸出，輸入類型為PT100,第一報警為上限報警，第二報警為下限報警，AC90～260V供電。
|
|
