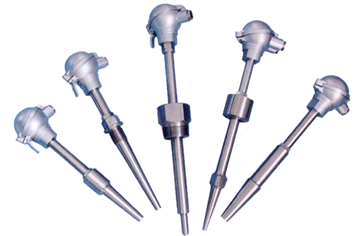

名稱：石油化工熱電偶/熱電阻
分類：工業熱電阻
產品編號：
產品型號：WRP等系列
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
產品詳細介紹：
|
1、應用
專業針對石油化工部門設計，可以直接測量－200℃－1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
2、工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電阻是利用電阻與溫度呈一定函數的關系原理。當被測介質中有溫度變化時，其電阻值也隨著發生變化，工作儀表便顯示出電阻值所對應的溫度值。
3、主要技術參數
產品執行標準:
IEC1515
IEC584
IEC751
JB/T5518－91
JB/T5582－91
4、公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。
5、溫度范圍及允差
熱電偶
|
型 號 |
分度號 |
允 差 等 級 |
|
Ⅰ |
Ⅱ |
|
允 差 值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
|
WRN |
K |
±1.5 ℃ |
-40-+375 |
±2.5 ℃ |
-40-+333 |
|
±0.004 ltl |
375-1000 |
±0.0075 ltl |
333-1200 |
|
WRE |
E |
±1.5 ℃ |
-40-+375 |
±2.5 ℃ |
-40-+333 |
|
±0.004 ltl |
375-800 |
±0.0075 ltl |
333-900 |
|
WRP |
S |
±1℃ |
0-1100 |
±2.5 ℃ |
0-600 |
|
±1+0.003(t-1100)」 |
1100-1600 |
±0.0025 ltl |
600-1600 |
|
WRQ |
R |
± 1 ℃ |
0-1100 |
±2.5 ℃ |
0-1100 |
|
±「1+0.003(t-1100)」 |
1100-1600 |
±0.0025ltl |
1100-1600 |
|
WRR |
B |
— |
— |
— |
— |
|
— |
— |
±0.0025ltl |
600-1700 |
熱電阻
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差 |
|
WZP |
Pt100 |
-200-+500 |
A |
±(0.15+0.002)ltl |
|
B |
±(0.30+0.005)ltl |
|
WZC |
Cu50 Cu100 |
-50-+100 |
---- |
±(0.30+0.005)ltl |
|
