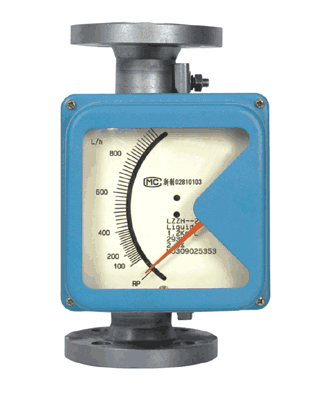

金屬管浮子流量計

概述

    LZ系列金屬管浮子流量計(又稱金屬轉子流量計)LZ^Z_DH型，具有結構簡單、工作可靠、適用范圍廣、精度較高、安裝方便等特點。該系列流量計與玻璃轉子流量計比較，具有耐高壓、高溫、安全感強、讀數簡明等特點。并可適用于不透明介質和腐蝕性介質的流量測量。儀表管體及法蘭采用不銹鋼(1Cr18Ni9Ti或316L[日、美]OCr18Ni12Mo2Ti)。LZ^Z_DH型系列:常規型的孔板、浮子采用不銹鋼，防腐型的孔板、浮子及管體內襯采用防腐材料PTFE及F46。
    LZ^Z_DH型系列儀表由管體、標準孔板、錐形浮子和磁轉換儀組成;
    本系列儀表的工作參數及其換算、修正由儀表計算軟件提供標準的計算方法，保證儀表的計量準確性。

測量原理

LZ系列金屬管浮子流量計為變面積式流量計，即在流量計的垂直測量管中，當流體向上流經管子時，浮子向上移動，在某一位置浮子所受升力與浮子重力達到平衡，此時浮子與孔板(或錐管)間的流通環隙面積保持一定。環隙面積與浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時，以磁求耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，并借助凸輪板使指針線性地指示流量值的大小，參見右圖。
電遠傳型是在指針現場指示流量的同時再通過角位移傳感器及電變送電路，把流量值精確地轉換成0-10mA或4-20mA的標準信號。

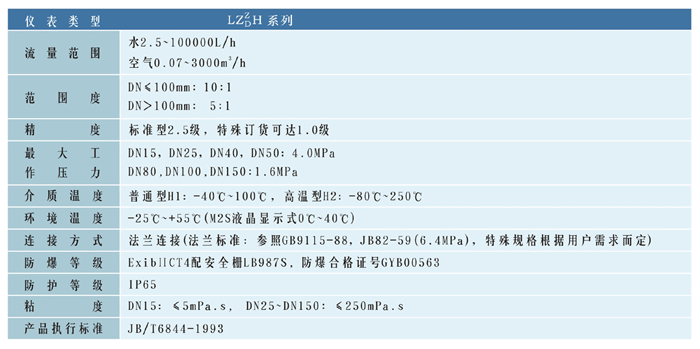

技術參數

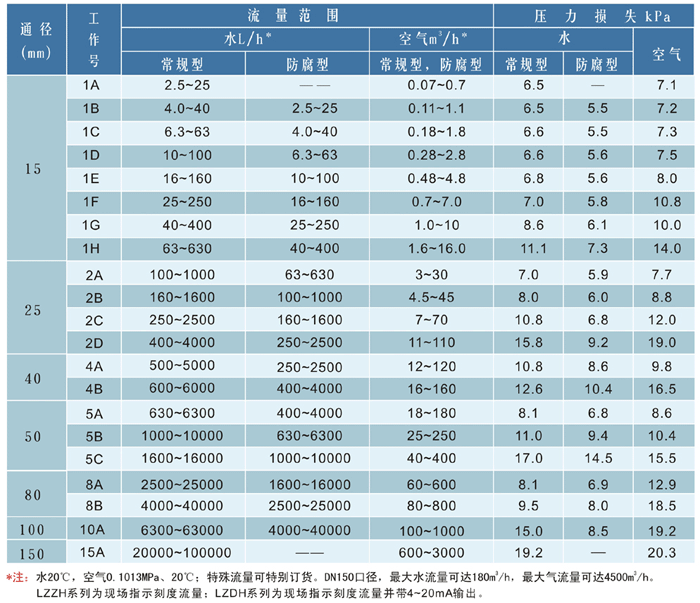

LZ^Z_DH型規格

主要結構及尺寸

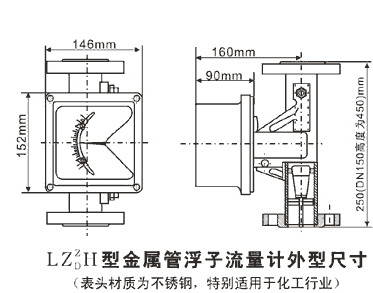

結構及尺寸:
儀表主要包括測量管與儀表傳感指示器
測量管由右圖所示各零部件組成，它主要保證流量與浮子位置的準確關系。指示器能把浮子所在的位置通過永久磁鋼輥合，及指示器內的高精度軸承和凸輪板線性地轉換成流量由指針在度盤上指示，或通過角位移傳感器及電變送電路將流量值精確地轉換成4-20mA或0-10mA的標準信號輸出。

電遠傳性能及接線圖

電　　源　:　24V DC
輸出信號　:　二線制4-20mA
三線制0-10mA
最大負載　:　750Ω
線性度　:　±1%
信號線接口:　內螺紋M20 x 1.5

安裝

流量計必須垂直安裝，進出口保證有5倍儀表口徑的直管段。對于新安裝的管路，流量計安裝前應將管道沖洗干凈。
為便于檢修、維護、更換流量計及清洗管路，本流量計最好安裝旁路管。
在流量計上游應安裝閥門，在下游5-10倍儀表通徑處安裝流量調節閥，對于小口徑(DN≤25)儀表在上游應安裝磁過濾器及濾網過濾器。被測介質中若含有磁性物質的，則一定要在流量計前安裝磁過濾器。
