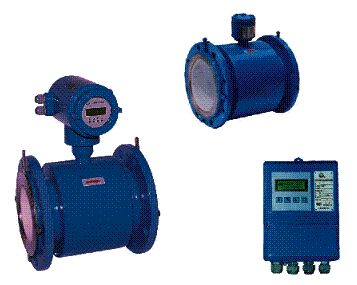

電磁流量計

                        CN311A 一體化

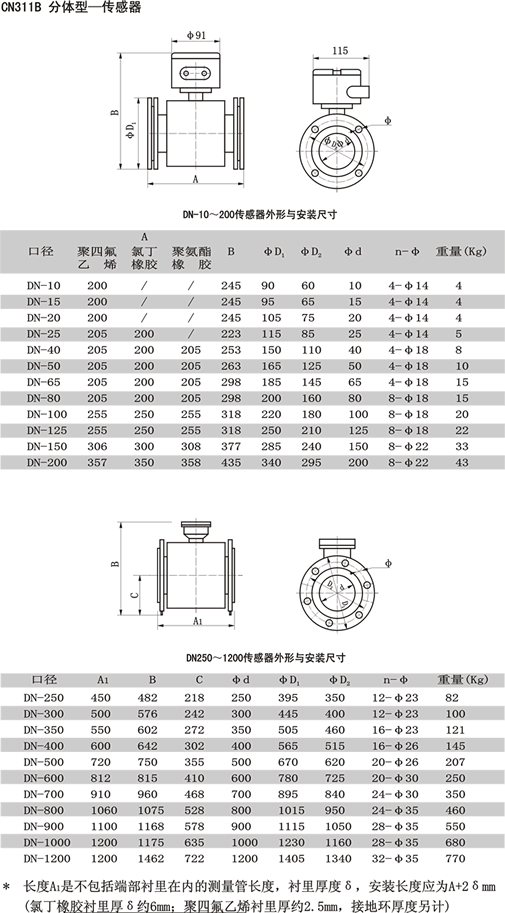

                        CN311B 分體型

                電磁流量計用于測量酸、堿、鹽等強腐蝕性液
            體及泥漿、紙漿、化工原料、海水等均勻的液固兩
             相流體的體積流量；適用于化工、鋼鐵、煤炭、給
            排水、造紙、食品、醫藥、紡織印染等工業領域。
            超高壓設計專門用于石油勘探，地質等高壓條件下
            的測量。
                CN311A 型為一體式結構；
                CN311B 型為分體式安裝；

·測量管內壁光滑、無阻流件，無壓損
·僅要求被測流體電導率大于 5 μ s/cm ，除了有機溶液
  和蒸餾水，其余液體及液固兩相流體均能滿足測量條件
·測量結果與液體的壓力、溫度、密度、粘度、電導率等
  物理參數基本無關，不受環境影響，所以測量精度高、
  工作穩定可靠
·優良的耐腐蝕、耐磨損性能
·量程比大，尤其適用于在流量變化幅度較大的場合
·帶金屬襯網的 FEP 內襯可用于負壓管道
·具有正 / 反雙向流量測量功能

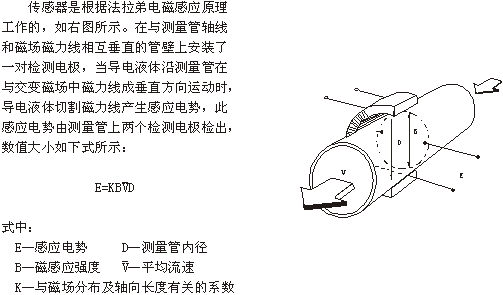

            工作原理

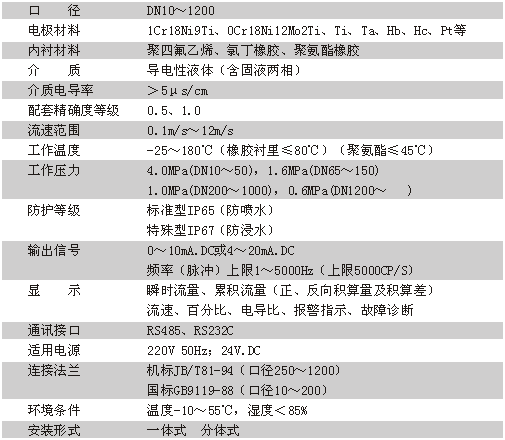

            技術參數

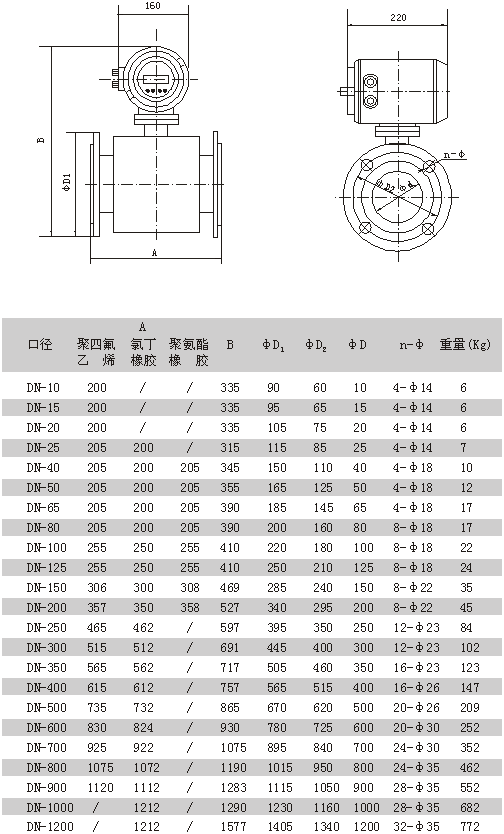

            安裝尺寸 CN311A 一體型

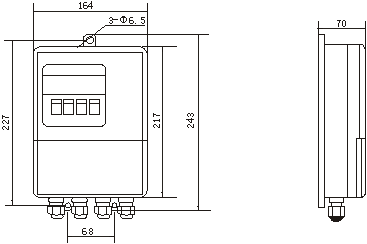

CN311B 分體型—轉換器

            電氣連接

            選型說明 口徑的選擇

                電磁流量計的測量精度與被測流量、流速大小有關，在低流速情況下，電磁流量計
            的示值誤差較大，因此在選擇流量計口徑時，選擇口徑比工藝管道較小的流量計以提高
            電磁流量計測量管內的介質流速，將有助于提高流量測量精度。

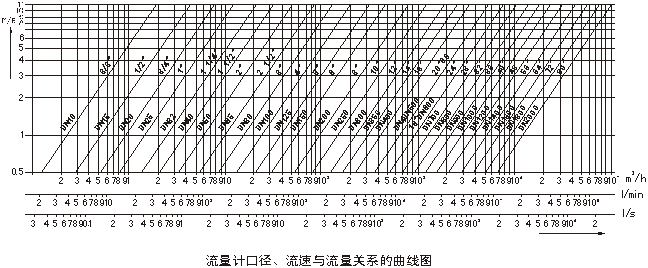

                瞬時體積流量是流速和傳感器口徑的函數，流量計口徑、流速與流量關系曲線圖表
            明某一口徑電磁流量計可以測量的測量范圍，同時給出適合測量某給定流量的幾種傳感
            器口徑規格。

            1 、傳感器通常選用與工藝管道相同的口徑，這樣安
         裝方便，但前提是管內流速應在 0.1m/s ～ 12m/s 之間。
            2 、當流速偏低，工藝流量又穩定或者從價格考慮，可
         以選擇傳感器口徑小于工藝管道口徑。
            3 、加裝異徑管道會產生壓力損失，應選擇異徑管的中
         心錐角α不大于 150,越小越好。

       電極材料的選擇

            根據介質的腐蝕性選用合適的電極材料 , 對混酸等成份復雜的介質應做掛片試驗。

襯里材料的選擇

應根據被測介質的腐蝕性、磨損性及溫度來選擇。

            接地環的選擇
             若選用聚四氟乙烯襯里，則宜選用接
         地環作保護環 (DN250 以下的流量計，儀表本身帶有 ) 。
             若連接儀表的管道（相對于被測介質）是絕緣的，則
         一定要選用接地環。
             選用接地環材質應與被測介質的
         腐蝕性相適應。

安裝建議
·測量管在任何時刻必須完全注滿介質
·工藝管段長度：
  入口直線管段最少 5 × DN 長
  出口直線管段最少 3 × DN 長
·不能裝在管道走向最高點及流體向下走向段
·可以水平安裝或垂直向上
·不在傳感器上游安裝控制閥和切斷閥
·不能在泵抽吸側安裝傳感器

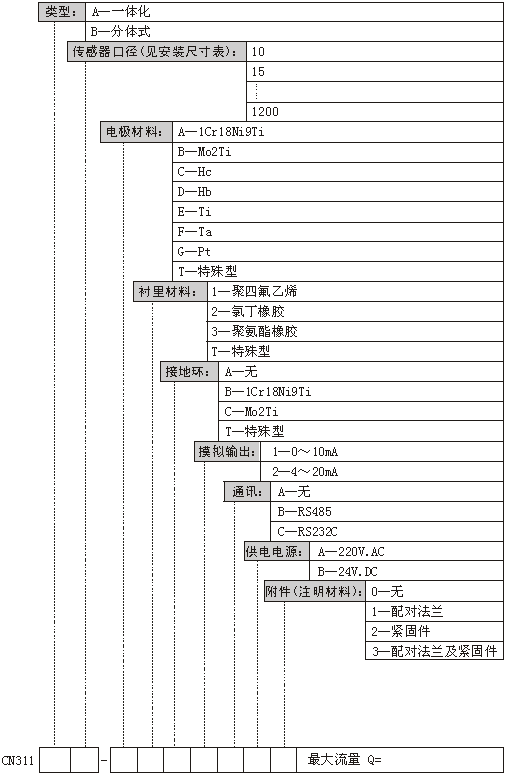

            如何訂貨
